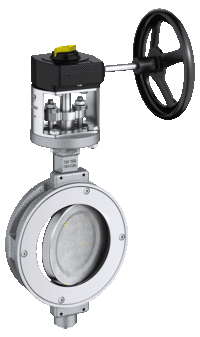

EBRO ARMATUREN HP111
- Бренд:Ebro Armaturen
- Модель: HP111
- Наличие: Out Of Stock
Технические характеристики
Условный проход:
DN 50 - DN 1200
Большие значения условного прохода по запросу
Строительная длина:
EN 558 ряд 20
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10/16/25/40 (до DN 150)
DIN 2501 PN 10/16/25 (DN 200-1200)
DIN 2632/33/34/35
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
- для седла R-PTFE:
DIN 3230 T3 BO (Leckrate 1)
- для седла Inconel:
DIN 3230 T3 BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -60°C до + 600°C в зависимости от давления, среды и материального исполнения. Более высокие температуры по запросу.
Перепад давления:
≤ DN 150 макс. 40 bar
> DN 150 макс. 25 bar
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры (уплотнение: R-PTFE).
