9908510001 KDKS 1EN/LLC 30-70V AC/DC (50 шт.)
- Бренд:Weidmüller
- Модель: 9908510001
- Наличие: Out Of Stock
W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение
| Исполнение | W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение |
| Номер для заказа | 9908510001 |
| Тип | KDKS 1EN/LLC 30-70V AC/DC |
| GTIN (EAN) | 4050118175325 |
| Кол. | 50 Штука |
| 54,6 mm | |
| Глубина (дюймов) | 2,15 inch |
| Высота | 76,5 mm |
| Высота (в дюймах) | 3,012 inch |
| Ширина | 8 mm |
| Ширина (в дюймах) | 0,315 inch |
| Масса нетто | 20,694 g |
| Температура хранения | -25 °C...55 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 2 |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 32 TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Открытые страницы | справа |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,22 mm² |
| Зажимаемый проводник |
|
| Зажимной винт | M 3 |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A3 |
| Момент затяжки, макс. | 0,8 Nm |
| Момент затяжки, мин. | 0,5 Nm |
| Направление соединения | боковая |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Напряжение, класс B (CSA) | 300 V |
| Напряжение, класс C (CSA) | 150 V |
| Напряжение, класс D (CSA) | 300 V |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-70000261 |
| Ток, разм. B (CSA) | 25 A |
| Ток, разм. C (CSA) | 25 A |
| Ток, разм. D (CSA) | 10 A |
| Leakage current, max. | 0,192 mA |
| Вставка предохранителя | G-предохранитель 5 x 20 |
| Индикация | светодиод, красный |
| Потери мощности для защиты от перегрузки и короткого замыкания для индивидуальной установки | 1,6 Вт при 6,3 A @ 29 °C |
| Потери мощности для защиты от перегрузки и короткого замыкания для комплексной установки | 1,6 Вт при 6,3 A @ 23 °C |
| Потери мощности только для защиты от короткого замыкания для индивидуальной установки | 4,0 Вт при 6,3 A @ 44 °C |
| Потери мощности только для защиты от короткого замыкания для комплексной установки | 2,5 Вт при 6,3 A @ 41 °C |
| Рейка | TS 32 TS 35 |
| Функция PEN | Нет |
| Расчетное сечение | 4 mm² |
| Номинальное напряжение | 70 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 70 V |
| Номинальный ток | 6,3 A |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 mΩ |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (UR) | 250 V |
| Напряжение, класс C (UR) | 300 V |
| Напряжение, разм. B | 20 A |
| Разм. провода Заводская электропроводка, макс. (UR) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 22 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 20 A |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |

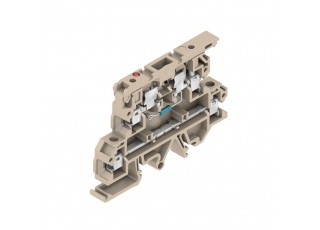

| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
