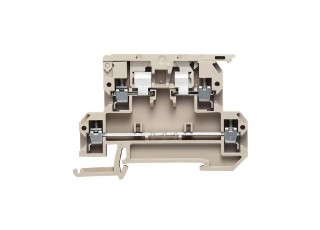

9532440000 KDKS 1/35 DB (50 шт.)
- Бренд:Weidmüller
- Модель: 9532440000
- Наличие: Out Of Stock
SAK-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение, Материал Wemid, Темно-бежевый, Непосредственный монтаж
| Исполнение | SAK-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение, Материал Wemid, Темно-бежевый, Непосредственный монтаж |
| Номер для заказа | 9532440000 |
| Тип | KDKS 1/35 DB |
| GTIN (EAN) | 4032248039203 |
| Кол. | 50 Штука |
| 55,6 mm | |
| Глубина (дюймов) | 2,189 inch |
| Глубина с DIN-рейкой | 54,6 mm |
| Высота | 73,5 mm |
| Высота (в дюймах) | 2,894 inch |
| Ширина | 8 mm |
| Ширина (в дюймах) | 0,315 inch |
| Масса нетто | 20,32 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Изоляционный материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Винтовое соединение Размыкатель с предохранителем с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Указание по установке | Непосредственный монтаж |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 4 mm² |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,22 mm² |
| Длина зачистки изоляции | 8 mm |
| Зажимной винт | M 3 |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A3 |
| Момент затяжки, макс. | 0,8 Nm |
| Момент затяжки, мин. | 0,5 Nm |
| Направление соединения | боковая |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Напряжение, класс D (CSA) | 300 V |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 12400-281 |
| Ток, разм. D (CSA) | 10 A |
| Вид напряжения для индикации | Переменный ток |
| Рабочее напряжение для индикации, макс. | 500 V |
| Вид напряжения для индикации | Переменный ток |
| Вставка предохранителя | G-предохранитель 5 x 20 |
| Держатель предохранителя (держатель плавкой вставки) | поворотный |
| Индикация | без светодиода |
| Потери мощности для защиты от перегрузки и короткого замыкания для индивидуальной установки | 1,6 Вт при 6,3 A при 50°C |
| Потери мощности для защиты от перегрузки и короткого замыкания для комплексной установки | 1,6 Вт при 6,3 A @ 23 °C |
| Потери мощности только для защиты от короткого замыкания для комплексной установки | 1,6 Вт при 6,3 A @ 41 °C |
| Рабочее напряжение, макс. | 500 В |
| Нормы | IEC 60947-7-3 |
| Рейка | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Расчетное сечение | 4 mm² |
| Номинальное напряжение | 440 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 440 V |
| Номинальный ток | 6,3 A |
| Ток при макс. проводнике | 6,3 A |
| Нормы | IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Степень загрязнения | 3 |
| Напряжение, класс C (UR) | 300 V |
| Разм. провода Заводская электропроводка, макс. (UR) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 22 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 10 A |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
| Одобрение / сертификат / документ о соответствии | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36694) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284526) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66854) |
| Технические данные | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9532440000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9532440000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9532440000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
