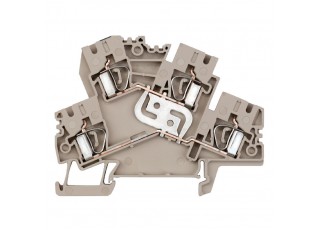

8671080000 ZDK 4-2 V (50 шт.)
- Бренд:Weidmüller
- Модель: 8671080000
- Наличие: Out Of Stock
Проходная клемма, Двухуровневая клемма, Пружинное соединение, 4 mm², 800 V, 32 A, Темно-бежевый
| Исполнение | Проходная клемма, Двухуровневая клемма, Пружинное соединение, 4 mm², 800 V, 32 A, Темно-бежевый |
| Номер для заказа | 8671080000 |
| Тип | ZDK 4-2 V |
| GTIN (EAN) | 4032248423651 |
| Кол. | 50 Штука |
| 60 mm | |
| Глубина (дюймов) | 2,362 inch |
| Глубина с DIN-рейкой | 61 mm |
| Высота | 77,6 mm |
| Высота (в дюймах) | 3,055 inch |
| Ширина | 6,1 mm |
| Ширина (в дюймах) | 0,24 inch |
| Масса нетто | 18,88 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Пружинное соединение С вертикальными перемычками для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Уровни с внутр. перемычками | Да |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 6 mm² |
| Диапазон зажима, мин. | 0,13 mm² |
| Длина зачистки изоляции | 10 mm |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 4 |
| Направление соединения | наклонная |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 6 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Напряжение, класс C (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 10 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-1236167 |
| Ток, разм. C (CSA) | 30 A |
| Нормы | IEC 60947-7-1 |
| Рейка | TS 35 |
| Расчетное сечение | 4 mm² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Номинальный ток | 32 A |
| Ток при макс. проводнике | 32 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Степень загрязнения | 3 |
| Напряжение, класс C (UR) | 600 V |
| Разм. провода Заводская электропроводка, макс. (UR) | 10 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 10 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 26 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 25 A |
| Одобрение / сертификат / документ о соответствии | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36830) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66690) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8671080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8671080000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8671080000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| Сертификаты |     |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E60693 |
