7920900000 ZTR 2.5/4AN (50 шт.)

Бренд:Weidmüller
Модель: 7920900000
Наличие: Out Of Stock

Получить информацию

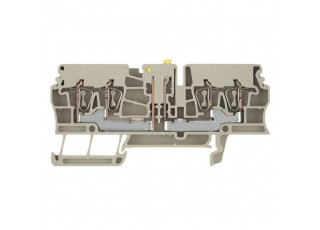

Измерительная клемма с размыкателем, Пружинное соединение, 2.5 mm², 400 V, 16 A, поворотный, Темно-бежевый

Исполнение	Измерительная клемма с размыкателем, Пружинное соединение, 2.5 mm², 400 V, 16 A, поворотный, Темно-бежевый
Номер для заказа	7920900000
Тип	ZTR 2.5/4AN
GTIN (EAN)	4032248279005
Кол.	50 Штука

Размеры и массы

	38,5 mm
Глубина (дюймов)	1,516 inch
Глубина с DIN-рейкой	41 mm
Высота	82,5 mm
Высота (в дюймах)	3,248 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	6,28 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Пружинное соединение Расцепляющий элемент для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	4
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Указание по установке	Непосредственный монтаж

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.

1,5 mm²

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	2,5 mm²
Диапазон зажима, мин.	0,05 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	300 V
Напряжение, класс C (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	10 A
Ток, разм. C (CSA)	10 A

Клеммы с размыкателем

встроенное испытательное гнездо	Нет
Поперечное разделение	без
Продольное разделение	поворотный

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Рейка	TS 35
Указание по установке	Непосредственный монтаж

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	400 V
Номинальное напряжение пост. тока	400 V
Номинальный ток	16 A
Ток при макс. проводнике	16 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	6 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	300 V
Напряжение, класс D (cURus)	300 V
Напряжение, класс D (UR)	300 V
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	30 AWG
Разм. провода Заводская электропроводка, мин. (UR)	30 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	30 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	30 AWG
Сертификат № (cURus)	E60693
Сертификат № (UR)	E60693
Ток, класс B (cURus)	10 A
Ток, класс D (cURus)	10 A
Ток, разм. D	10 A

Загрузки

Одобрение / сертификат / документ о соответствии	[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89253) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89255) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36976) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224938)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.7920900000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7920900000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=7920900000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)
