2881450000 A4C 6 (50 шт.)

Бренд:Weidmüller
Модель: 2881450000
Наличие: Out Of Stock

Получить информацию

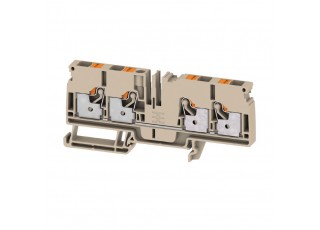

Проходная клемма, PUSH IN, 6 mm², 800 V, 41 A, Темно-бежевый

Исполнение	Проходная клемма, PUSH IN, 6 mm², 800 V, 41 A, Темно-бежевый
Номер для заказа	2881450000
Тип	A4C 6
GTIN (EAN)	4064675672432
Кол.	50 Штука

Размеры и массы

	45,5 mm
Глубина (дюймов)	1,791 inch
Высота	102 mm
Высота (в дюймах)	4,016 inch
Ширина	8,1 mm
Ширина (в дюймах)	0,319 inch
Масса нетто	23,995 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Цвет элементов управления	оранжевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	4
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Дополнительные технические данные

Вид крепления	TS 35
Вид монтажа	TS 35
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
с фиксатором	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	10 mm²
Диапазон зажима, мин.	0,34 mm²
Длина зачистки изоляции	12 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: номин.: 10 mm мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: мин.: 0,5 mm² номин.: 0,5 mm² макс.: 1 mm² Длина трубки: мин.: 10 mm макс.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² номин.: 0,75 mm² макс.: 2,5 mm² Длина трубки: мин.: 12 mm макс.: 18 mm Сечение подсоединяемого провода: номин.: 4 mm² мин.: 1 mm² макс.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 18 mm Сечение подсоединяемого провода: мин.: 6 mm² макс.: 10 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: номин.: 10 mm мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: мин.: 0,5 mm² номин.: 0,5 mm² макс.: 1 mm² Длина трубки: мин.: 10 mm макс.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² номин.: 0,75 mm² макс.: 2,5 mm² Длина трубки: мин.: 12 mm макс.: 18 mm Сечение подсоединяемого провода: номин.: 4 mm² мин.: 1 mm² макс.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 18 mm Сечение подсоединяемого провода: мин.: 6 mm² макс.: 10 mm²
Длина трубки для двойного кабельного наконечника	Длина трубки: номин.: 10 mm мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: мин.: 0,5 mm² номин.: 0,5 mm² макс.: 1 mm² Длина трубки: мин.: 10 mm макс.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² номин.: 0,75 mm² макс.: 2,5 mm² Длина трубки: мин.: 12 mm макс.: 18 mm Сечение подсоединяемого провода: номин.: 4 mm² мин.: 1 mm² макс.: 1,5 mm²
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	A5
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 8
Поперечное сечение подключаемого провода AWG, мин.	AWG 22
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	10 mm²
Сечение подсоединяемого провода, скрученный, макс.	6 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	6 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	6 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 8
Поперечное сечение подключаемого провода AWG, мин.	AWG 22
Рейка	TS 35

Расчетные данные

Расчетное сечение	6 mm²
Номинальное напряжение	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	41 A
Ток при макс. проводнике	41 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	0,78 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	1,31 W
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	600 V
Напряжение, класс C (cURus)	600 V
Напряжение, класс D (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	8 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	22 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	8 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	22 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	38 A
Ток, класс C (cURus)	38 A
Ток, класс D (cURus)	5 A
