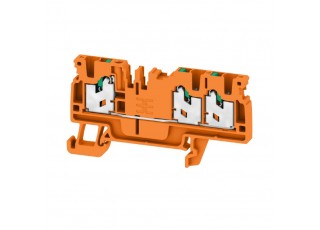

2875130000 S3C 2.5 OR (100 шт.)
- Бренд:Weidmüller
- Модель: 2875130000
- Наличие: Out Of Stock
Проходная клеммная колодка, SNAP IN, 2.5 mm², 800 V, 24 A, Количество соединений: 3
| Исполнение | Проходная клеммная колодка, SNAP IN, 2.5 mm², 800 V, 24 A, Количество соединений: 3 |
| Номер для заказа | 2875130000 |
| Тип | S3C 2.5 OR |
| GTIN (EAN) | 4064675650447 |
| Кол. | 100 Штука |
| 38 mm | |
| Глубина (дюймов) | 1,496 inch |
| Высота | 71,5 mm |
| Высота (в дюймах) | 2,815 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 10,948 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | оранжевый |
| Цвет элементов управления | зеленый |
| Класс пожаростойкости UL 94 | V-0 |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 3 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид крепления | зафиксированный |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| с фиксатором | Да |
| Тип соединения, дополнительное соединение | SNAP IN |
| Вид соединения | SNAP IN |
| Диапазон зажима, макс. | 2,5 mm² |
| Диапазон зажима, мин. | 0,34 mm² |
| Длина зачистки изоляции | 10 mm |
| Кабельный наконечник для обжима двух проводов, макс. | 0,75 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A2 |
| Количество соединений | 3 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 2,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 2,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Рейка | TS 35 |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Номинальный ток | 24 A |
| Ток при макс. проводнике | 24 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Одобрение / сертификат / документ о соответствии | [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284543) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_314034) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_296243) |
| Пользовательская документация | [User Manual SNAP IN](https://mdcop.weidmueller.com/mediadelivery/asset/900_305731) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
