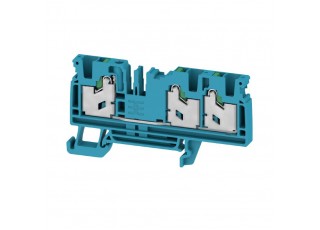

2874850000 S3C 4 BL (50 шт.)
- Бренд:Weidmüller
- Модель: 2874850000
- Наличие: Out Of Stock
Проходная клеммная колодка, SNAP IN, 4 mm², 1000 V, 32 A, Количество соединений: 3
| Исполнение | Проходная клеммная колодка, SNAP IN, 4 mm², 1000 V, 32 A, Количество соединений: 3 |
| Номер для заказа | 2874850000 |
| Тип | S3C 4 BL |
| GTIN (EAN) | 4064675649885 |
| Кол. | 50 Штука |
| 41,5 mm | |
| Глубина (дюймов) | 1,634 inch |
| Высота | 78 mm |
| Высота (в дюймах) | 3,071 inch |
| Ширина | 6,1 mm |
| Ширина (в дюймах) | 0,24 inch |
| Масса нетто | 17,8 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | синий |
| Цвет элементов управления | зеленый |
| Класс пожаростойкости UL 94 | V-0 |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 3 |
| Количество потенциалов на уровень | 1 |
| Рейка | TS 35 |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид крепления | зафиксированный |
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| с фиксатором | Да |
| Вид соединения | SNAP IN |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,75 mm² |
| Длина зачистки изоляции | 12 mm |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A4 |
| Количество соединений | 3 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,75 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,75 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,75 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,75 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,75 mm² |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Рейка | TS 35 |
| Расчетное сечение | 4 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение пост. тока | 1 000 V |
| Номинальный ток | 32 A |
| Ток при макс. проводнике | 32 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 600 V |
| Напряжение, класс C (cURus) | 600 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 10 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 20 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 10 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 20 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 30 A |
| Ток, класс C (cURus) | 30 A |
| Ток, класс D (cURus) | 5 A |
| Одобрение / сертификат / документ о соответствии | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284543) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305100) |
| Пользовательская документация | [User Manual SNAP IN](https://mdcop.weidmueller.com/mediadelivery/asset/900_305731) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| Сертификаты |    |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
