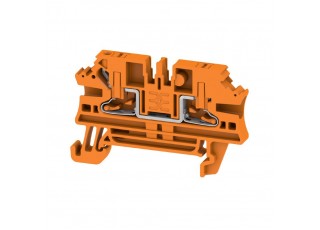

2847240000 AL2C 2.5 OR (100 шт.)

Бренд:Weidmüller
Модель: 2847240000
Наличие: Out Of Stock

Получить информацию

Проходная клеммная колодка, PUSH IN, 2.5 mm², 800 V, 24 A, Количество соединений: 2

Исполнение	Проходная клеммная колодка, PUSH IN, 2.5 mm², 800 V, 24 A, Количество соединений: 2
Номер для заказа	2847240000
Тип	AL2C 2.5 OR
GTIN (EAN)	4064675456681
Кол.	100 Штука

Размеры и массы

	36,5 mm
Глубина (дюймов)	1,437 inch
Высота	57 mm
Высота (в дюймах)	2,244 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	6,252 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	оранжевый
Цвет элементов управления	оранжевый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	TUEV22ATEX8826U
Сертификат № (IECEX)	IECEXTUR22.0019U
Макс. напряжение (ATEX)	550 V
Ток (ATEX)	21.5 A
Поперечное сечение провода, макс. (ATEX)	4 mm²
Макс. напряжение (IECEX)	550 V
Ток (IECEX)	21.5 A

Параметры системы

Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Дополнительные технические данные

Вид крепления	зафиксированный
Вид монтажа	TS 35
Открытые страницы	справа
с фиксатором	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	2,5 mm²
Диапазон зажима, мин.	0,14 mm²
Длина зачистки изоляции	10 mm
Кабельный наконечник для обжима двух проводов, макс.	0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	A3
Количество соединений	2
Направление соединения	сверху боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, макс.	2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	24 A
Ток при макс. проводнике	24 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	600 V
Напряжение, класс C (cURus)	600 V
Напряжение, класс D (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	20 A
Ток, класс C (cURus)	20 A
Ток, класс D (cURus)	5 A

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_293857) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293851) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293852) [CB Certificate and Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_303977) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251079)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2847240000)
Пользовательская документация	[NTI AL2C 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_293854)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CURUS_P](/picture/CURUS_P.gif) ![IECEXTUEV](/picture/IECEXTUEV.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif)
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cURus)	E60693
