2766890000 A2T 2.5 3C FT BK-FT (50 шт.)

Бренд:Weidmüller
Модель: 2766890000
Наличие: Out Of Stock

Получить информацию

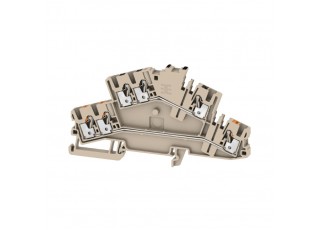

Проходная клемма, Двухуровневая клемма, PUSH IN, 2.5 mm², 800 V, 22 A, Темно-бежевый

Исполнение	Проходная клемма, Двухуровневая клемма, PUSH IN, 2.5 mm², 800 V, 22 A, Темно-бежевый
Номер для заказа	2766890000
Тип	A2T 2.5 3C FT BK-FT
GTIN (EAN)	4064675029786
Кол.	50 Штука

Размеры и массы

	64 mm
Глубина (дюймов)	2,52 inch
Высота	114,5 mm
Высота (в дюймах)	4,508 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	18,438 g

Температуры

Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Цвет элементов управления	оранжевый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	TUEV16ATEX7909U
Сертификат № (IECEX)	IECEXTUR16.0036U
Макс. напряжение (ATEX)	550 V
Ток (ATEX)	21 A
Поперечное сечение провода, макс. (ATEX)	2.5 mm²
Макс. напряжение (IECEX)	550 V
Ток (IECEX)	21 A
Поперечное сечение провода, макс. (IECEX)	2.5 mm²

Параметры системы

Требуется концевая пластина	Да
Количество уровней	2
Количество контактных гнезд на уровень	3
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Дополнительные технические данные

Вид крепления	зафиксированный
Вид монтажа	TS 35
с фиксатором	Нет

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,14 mm²
Длина зачистки изоляции	10 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: мин.: 8 mm номин.: 5 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,25 mm² мин.: 0,5 mm² макс.: 0,75 mm² Длина трубки: мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: мин.: 0,5 mm² макс.: 1 mm² Длина трубки: мин.: 7 mm макс.: 12 mm Сечение подсоединяемого провода: мин.: 1,5 mm² макс.: 4 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: мин.: 8 mm номин.: 5 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,25 mm² мин.: 0,5 mm² макс.: 0,75 mm² Длина трубки: мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: мин.: 0,5 mm² макс.: 1 mm² Длина трубки: мин.: 7 mm макс.: 12 mm Сечение подсоединяемого провода: мин.: 1,5 mm² макс.: 4 mm²
Длина трубки для двойного кабельного наконечника	Длина трубки: мин.: 8 mm номин.: 5 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,25 mm² мин.: 0,5 mm² макс.: 0,75 mm²
Кабельный наконечник для обжима двух проводов, макс.	0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Количество соединений	6
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	2,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 28

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	22 A
Ток при макс. проводнике	22 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Категория перенапряжения	III
Степень загрязнения	3

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103930) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206065)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2766890000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2766890000)
Пользовательская документация	[User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-02

Сертификаты

Сертификаты	![CCCEX](/picture/CCCEX.gif) ![CURUSEX](/picture/CURUSEX.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif)
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cURusEX)	E184763
