2732600000 WDK 2.5V ZQV OR (50 шт.)

2732600000 WDK 2.5V ZQV OR (50 шт.)

Бренд:Weidmüller
Модель: 2732600000
Наличие: Out Of Stock

Получить информацию

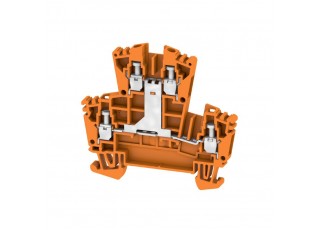

Проходная клемма, Двухуровневая клемма, 2.5 mm², 400 V, 24 A, оранжевый

Основные данные для заказа

Исполнение	Проходная клемма, Двухуровневая клемма, 2.5 mm², 400 V, 24 A, оранжевый
Номер для заказа	2732600000
Тип	WDK 2.5V ZQV OR
GTIN (EAN)	4050118820409
Кол.	50 Штука

Размеры и массы

	62,5 mm
Глубина (дюймов)	2,461 inch
Высота	69,5 mm
Высота (в дюймах)	2,736 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	13,376 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	оранжевый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO15ATEX1346U
Сертификат № (IECEX)	IECEXULD15.0003U
Макс. напряжение (ATEX)	275 V
Ток (ATEX)	21 A
Поперечное сечение провода, макс. (ATEX)	4 mm²
Макс. напряжение (IECEX)	275 V
Ток (IECEX)	21 A
Поперечное сечение провода, макс. (IECEX)	4 mm²

Параметры системы

Исполнение	Винтовое соединение для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)

Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	0,5 mm²
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	1,5 mm²
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	0,5 mm²
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	1,5 mm²

Дополнительные технические данные

Вид крепления	зафиксированный
Вид монтажа	зафиксированный
Открытые страницы	справа
с фиксатором	Да

Зажимаемые провода (расчетное соединение)

Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,05 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A3
Количество соединений	4
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	30 AWG
Сертификат № (CSA)	200039-80051002
Ток, разм. B (CSA)	25 A
Ток, разм. C (CSA)	25 A
Ток, разм. D (CSA)	5 A

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	400 V
Номинальное напряжение пост. тока	400 V
Номинальный ток	24 A
Нормы	IEC 60947-7-1
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (UR)	600 V
Напряжение, класс C (UR)	600 V
Напряжение, разм. B	20 A
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	30 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	22 AWG
Сертификат № (UR)	E60693
Ток, разм. С	20 A

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_188785) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_207454) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253965) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76891) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76893) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253966) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206036)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2732600000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2732600000)
Пользовательская документация	[NTI WDK 2.5 V ZQV](https://mdcop.weidmueller.com/mediadelivery/asset/900_207455)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1
