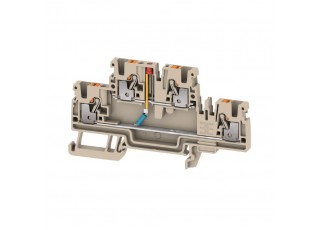

2704410000 A2T 2.5 EM1 24VUC LED RD/1 (50 шт.)
- Бренд:Weidmüller
- Модель: 2704410000
- Наличие: Out Of Stock
Блок клемм с электронными компонентами, PUSH IN, 2.5 mm², 24 V, 0.02 A, светодиод, красный, Сопротивление 4,7 кОм, TS 35, Темно-бежевый
| Исполнение | Блок клемм с электронными компонентами, PUSH IN, 2.5 mm², 24 V, 0.02 A, светодиод, красный, Сопротивление 4,7 кОм, TS 35, Темно-бежевый |
| Номер для заказа | 2704410000 |
| Тип | A2T 2.5 EM1 24VUC LED RD/1 |
| GTIN (EAN) | 4064675056492 |
| Кол. | 50 Штука |
| 50,5 mm | |
| Глубина (дюймов) | 1,988 inch |
| Высота | 90 mm |
| Высота (в дюймах) | 3,543 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 13,435 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Цвет элементов управления | оранжевый |
| Класс пожаростойкости UL 94 | V-0 |
| Требуется концевая пластина | Да |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Компонентный светодиод |
|
| Компонентный резистор |
|
| Вид соединения | PUSH IN |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Длина зачистки изоляции | 10 mm |
| Длина кабельного наконечника без пластиковой манжеты DIN 46228/1 |
|
| Длина кабельного наконечника с пластиковой манжетой DIN 46228/4 |
|
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 4 |
| Направление соединения | сверху |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 2,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс B (CSA) | 24 V |
| Напряжение, класс C (CSA) | 24 V |
| Напряжение, класс D (CSA) | 24 V |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 28 AWG |
| Сертификат № (CSA) | 200039-70089609 |
| Ток, разм. B (CSA) | 1 A |
| Ток, разм. C (CSA) | 1 A |
| Ток, разм. D (CSA) | 1 A |
| Нормы | По стандарту IEC 60947-7-1 |
| Рейка | TS 35 |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 24 V |
| Номинальное напряжение пост. тока | 24 V |
| Номинальный ток | 0,02 A |
| Ток при макс. проводнике | 0,02 A |
| Нормы | По стандарту IEC 60947-7-1 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 24 V |
| Напряжение, класс C (cURus) | 24 V |
| Напряжение, класс D (cURus) | 24 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 28 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 28 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 1 A |
| Ток, класс C (cURus) | 1 A |
| Ток, класс D (cURus) | 1 A |
| Одобрение / сертификат / документ о соответствии | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_178412) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205909) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2704410000) |
| Пользовательская документация | [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 |
|
