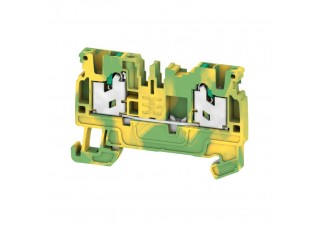

2674560000 S2C 2.5 PE (50 шт.)

Бренд:Weidmüller
Модель: 2674560000
Наличие: Out Of Stock

Получить информацию

Клемма защ. заземления (PE), SNAP IN, 2.5 mm², 800 V, 24 A, Количество соединений: 2, Количество уровней: 1, зеленый/желтый, зеленый

Основные данные для заказа

Исполнение	Клемма защ. заземления (PE), SNAP IN, 2.5 mm², 800 V, 24 A, Количество соединений: 2, Количество уровней: 1, зеленый/желтый, зеленый
Номер для заказа	2674560000
Тип	S2C 2.5 PE
GTIN (EAN)	4064675266419
Кол.	50 Штука

Размеры и массы

	38 mm
Глубина (дюймов)	1,496 inch
Высота	59 mm
Высота (в дюймах)	2,323 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	11,3 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый/желтый
Цвет элементов управления	зеленый
Класс пожаростойкости UL 94	V-0

Параметры системы

Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Рейка	TS 35
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Дополнительные технические данные

Вид крепления	зафиксированный
Вид монтажа	зафиксированный
Открытые страницы	справа
с фиксатором	Да

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение

SNAP IN

Зажимаемые провода (расчетное соединение)

Вид соединения	SNAP IN
Диапазон зажима, макс.	2,5 mm²
Диапазон зажима, мин.	0,34 mm²
Длина зачистки изоляции	10 mm
Кабельный наконечник для обжима двух проводов, макс.	0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	A2
Количество соединений	2
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm²
Сечение подсоединяемого провода, скрученный, макс.	2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	2,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	14 AWG
Поперечное сечение провода, мин. (CSA)	20 AWG
Сертификат № (CSA)	200039-8116541

Общие сведения

Нормы	IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Расчетное напряжение относительно соседней клеммы	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	24 A
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные согласно UL

Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	22 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	22 AWG
Сертификат № (cURus)	E60693

Загрузки

Одобрение / сертификат / документ о соответствии	[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199438) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284545) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245233)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2674560000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2674560000)
Пользовательская документация	[User Manual SNAP IN](https://mdcop.weidmueller.com/mediadelivery/asset/900_305731)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000901
ETIM 7.0	EC000901
ETIM 8.0	EC000901
ETIM 9.0	EC000901
ECLASS 9.0	27-14-11-41
ECLASS 9.1	27-14-11-41
ECLASS 10.0	27-14-11-41
ECLASS 11.0	27-14-11-41
ECLASS 12.0	27-14-11-41
ECLASS 13.0	27-25-01-03

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif)
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cURus)	E60693
