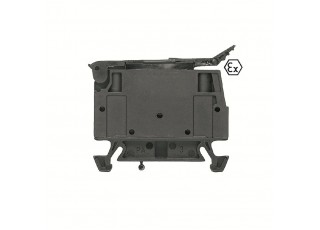

2564380000 WSI 4/LD 140-250V AC/DC (50 шт.)
- Бренд:Weidmüller
- Модель: 2564380000
- Наличие: Out Of Stock
W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение
| Исполнение | W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение |
| Номер для заказа | 2564380000 |
| Тип | WSI 4/LD 140-250V AC/DC |
| GTIN (EAN) | 4050118581607 |
| Кол. | 50 Штука |
| 42,5 mm | |
| Глубина (дюймов) | 1,673 inch |
| Высота | 50,7 mm |
| Высота (в дюймах) | 1,996 inch |
| Ширина | 8 mm |
| Ширина (в дюймах) | 0,315 inch |
| Масса нетто | 11,58 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1389U |
| Сертификат № (IECEX) | IECEXUL14.0097U |
| Ток (ATEX) | 6.3 A |
| Поперечное сечение провода, макс. (ATEX) | 4 mm² |
| Ток (IECEX) | 6.3 A |
| Поперечное сечение провода, макс. (IECEX) | 4 mm² |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Маркировка взрывозащиты Ex 2014/34/EU | II 3 G D |
| Исполнение | Винтовое соединение Размыкатель с предохранителем со светодиодом закрытый |
| Требуется концевая пластина | Нет |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Величина момента затяжки для электрической отвертки, тип DMS | 2 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,5 mm² |
| Длина зачистки изоляции | 8 mm |
| Зажимной винт | M 2,5 |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 0,4 Nm |
| Момент затяжки, мин. | 0,4 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Вставка предохранителя | G-предохранитель 5 x 20 |
| Индикация | Светодиод |
| Рабочее напряжение, макс. | 250 В |
| Нормы | IEC 60947-7-3 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Рейка | TS 35 |
| Расчетное сечение | 4 mm² |
| Номинальное напряжение | 250 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 250 V |
| Номинальный ток | 6,3 A |
| Ток при макс. проводнике | 6,3 A |
| Нормы | IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 mΩ |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Разм. провода Заводская электропроводка, макс. (cURus) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 30 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 30 AWG |
| Сертификат № (cURus) | E60693 |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
| Одобрение / сертификат / документ о соответствии | [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_41622) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253963) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253964) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165090) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301851) |
| Пользовательская документация | [NTI WSI 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_41623) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| Сертификаты |        |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
