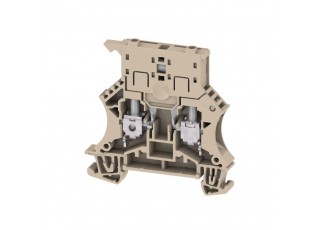

2562750000 WSI 6/LD 30-70V LLC (50 шт.)
- Бренд:Weidmüller
- Модель: 2562750000
- Наличие: Out Of Stock
W-серия, Клемма с предохранителем, Расчетное сечение: 6 mm², Винтовое соединение
| Исполнение | W-серия, Клемма с предохранителем, Расчетное сечение: 6 mm², Винтовое соединение |
| Номер для заказа | 2562750000 |
| Тип | WSI 6/LD 30-70V LLC |
| GTIN (EAN) | 4050118571523 |
| Кол. | 50 Штука |
| 71,5 mm | |
| Глубина (дюймов) | 2,815 inch |
| Глубина с DIN-рейкой | 72 mm |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 7,9 mm |
| Ширина (в дюймах) | 0,311 inch |
| Масса нетто | 20,6 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1389U |
| Сертификат № (IECEX) | IECEXUL14.0097U |
| Макс. напряжение (ATEX) | 500 V |
| Ток (ATEX) | 6.3 A |
| Поперечное сечение провода, макс. (ATEX) | 10 mm² |
| Макс. напряжение (IECEX) | 500 V |
| Ток (IECEX) | 6.3 A |
| Поперечное сечение провода, макс. (IECEX) | 10 mm² |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Маркировка взрывозащиты Ex 2014/34/EU | II 3 G D |
| Исполнение | Винтовое соединение Размыкатель с предохранителем со светодиодом для привинчиваемой перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Величина момента затяжки для электрической отвертки, тип DMS | 3 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 10 mm² |
| Диапазон зажима, мин. | 0,5 mm² |
| Длина зачистки изоляции | 12 mm |
| Зажимаемый проводник |
|
| Зажимной винт | M 3,5 |
| Калибровая пробка согласно 60 947-1 | A5 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 1,6 Nm |
| Момент затяжки, мин. | 0,8 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Размер лезвия | 0,8 x 4,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Leakage current, max. | 0,191 mA |
| Вставка предохранителя | G-предохранитель 5 x 20 |
| Индикация | светодиод, красный |
| Рабочее напряжение, макс. | 70 В |
| Нормы | IEC 60947-7-3 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Рейка | TS 35 |
| Расчетное сечение | 6 mm² |
| Номинальное напряжение | 70 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 70 V |
| Номинальный ток | 6,3 A |
| Ток при макс. проводнике | 6,3 A |
| Нормы | IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,78 mΩ |
| Потери мощности по стандарту IEC 60947-7-x | 1,31 W |
| Степень загрязнения | 3 |
| Разм. провода Заводская электропроводка, макс. (UR) | 8 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 22 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 8 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 22 AWG |
| Сертификат № (UR) | E60693 |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
