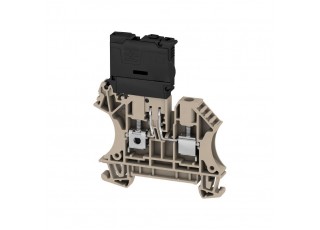

2561940000 WFS 4 60-150V DB (50 шт.)
- Бренд:Weidmüller
- Модель: 2561940000
- Наличие: Out Of Stock
W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение
| Исполнение | W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение |
| Номер для заказа | 2561940000 |
| Тип | WFS 4 60-150V DB |
| GTIN (EAN) | 4050118570410 |
| Кол. | 50 Штука |
| 75 mm | |
| Глубина (дюймов) | 2,953 inch |
| Глубина с DIN-рейкой | 75,5 mm |
| Высота | 62,5 mm |
| Высота (в дюймах) | 2,461 inch |
| Ширина | 6,1 mm |
| Ширина (в дюймах) | 0,24 inch |
| Масса нетто | 17,655 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | TÜV20ATEX8502U |
| Сертификат № (IECEX) | IECEXTUR20.0014U |
| Поперечное сечение провода, макс. (ATEX) | 6 mm² |
| Поперечное сечение провода, макс. (IECEX) | 6 mm² |
| Исполнение | Винтовое соединение Размыкатель с предохранителем |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1,5 mm² |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Величина момента затяжки для электрической отвертки, тип DMS | 2 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 6 mm² |
| Диапазон зажима, мин. | 0,22 mm² |
| Длина зачистки изоляции | 13 mm |
| Зажимаемый проводник |
|
| Зажимной винт | M 3 |
| Калибровая пробка согласно 60 947-1 | A4 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 0,6 Nm |
| Момент затяжки, мин. | 0,5 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 6 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс B (CSA) | 300 V |
| Напряжение, класс D (CSA) | 300 V |
| Поперечное сечение провода, макс. (CSA) | 10 AWG |
| Поперечное сечение провода, мин. (CSA) | 22 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Ток, разм. B (CSA) | 10 A |
| Ток, разм. D (CSA) | 10 A |
| Вид напряжения для индикации | ACAC/DC |
| Ток | 6,3 A |
| Leakage current, max. | 0,5 mA |
| Вид напряжения для индикации | ACAC/DC |
| Вставка предохранителя | G-предохранитель 5 x 20 |
| Держатель предохранителя (держатель плавкой вставки) | поворотный |
| Индикация | Светодиод |
| Рабочее напряжение, макс. | 150 В |
| Ток | 6,3 A |
| Нормы | IEC 60947-7-3 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 35 |
| Расчетное сечение | 4 mm² |
| Номинальное напряжение | 150 V |
| Расчетное напряжение относительно соседней клеммы | 400 V |
| Номинальное напряжение пост. тока | 150 V |
| Номинальный ток | 6,3 A |
| Ток при макс. проводнике | 6,3
|
