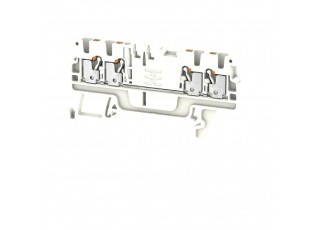

2534440000 A4C 1.5 WT (100 шт.)
- Бренд:Weidmüller
- Модель: 2534440000
- Наличие: Out Of Stock
Проходная клемма, PUSH IN, 1.5 mm², 500 V, 17.5 A, белый
| Исполнение | Проходная клемма, PUSH IN, 1.5 mm², 500 V, 17.5 A, белый |
| Номер для заказа | 2534440000 |
| Тип | A4C 1.5 WT |
| GTIN (EAN) | 4050118546149 |
| Кол. | 100 Штука |
| 33,5 mm | |
| Глубина (дюймов) | 1,319 inch |
| Глубина с DIN-рейкой | 34 mm |
| Высота | 67,5 mm |
| Высота (в дюймах) | 2,657 inch |
| Ширина | 3,5 mm |
| Ширина (в дюймах) | 0,138 inch |
| Масса нетто | 5,57 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | белый |
| Цвет элементов управления | оранжевый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | TUEV16ATEX7909U |
| Сертификат № (IECEX) | IECEXTUR16.0036U |
| Макс. напряжение (ATEX) | 440 V |
| Ток (ATEX) | 15 A |
| Поперечное сечение провода, макс. (ATEX) | 1.5 mm² |
| Макс. напряжение (IECEX) | 440 V |
| Ток (IECEX) | 15 A |
| Поперечное сечение провода, макс. (IECEX) | 1.5 mm² |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 4 |
| Уровни с внутр. перемычками | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид крепления | зафиксированный |
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксаторами | Нет |
| с фиксатором | Нет |
| Указание по установке | Монтажная рейка |
| Вид соединения | PUSH IN |
| Диапазон зажима, макс. | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Длина зачистки изоляции | 8 mm |
| Длина кабельного наконечника без пластиковой манжеты DIN 46228/1 |
|
| Длина кабельного наконечника с пластиковой манжетой DIN 46228/4 |
|
| Калибровая пробка согласно 60 947-1 | A1 |
| Количество соединений | 4 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,4 x 2,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс B (CSA) | 300 V |
| Напряжение, класс C (CSA) | 300 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 14 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-70089609 |
| Ток, разм. B (CSA) | 13 A |
| Ток, разм. C (CSA) | 13 A |
| Ток, разм. D (CSA) | 5 A |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 35 |
| Указание по установке | Монтажная рейка |
| Расчетное сечение | 1,5 mm² |
| Номинальное напряжение | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Номинальный ток | 17,5 A |
| Ток при макс. проводнике | 17,5 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,83 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,56 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 300 V |
| Напряжение, класс C (cURus) | 300 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 14 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 14 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 13 A |
| Ток, класс C (cURus) | 13 A |
| Ток, класс D (cURus) | 5 A |
| Одобрение / сертификат / документ о соответствии | [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58090) [DE PT0101 20171010 024 ISSUE01.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_68304) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [ |
