2508220000 A2C 1.5 LTGY (100 шт.)

Бренд:Weidmüller
Модель: 2508220000
Наличие: Out Of Stock

Получить информацию

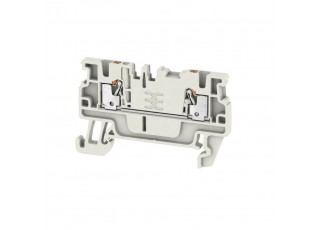

Проходная клемма, PUSH IN, 1.5 mm², 500 V, 17.5 A, Светло-серый

Исполнение	Проходная клемма, PUSH IN, 1.5 mm², 500 V, 17.5 A, Светло-серый
Номер для заказа	2508220000
Тип	A2C 1.5 LTGY
GTIN (EAN)	4050118525694
Кол.	100 Штука

Размеры и массы

	33,5 mm
Глубина (дюймов)	1,319 inch
Глубина с DIN-рейкой	34 mm
Высота	55 mm
Высота (в дюймах)	2,165 inch
Ширина	3,5 mm
Ширина (в дюймах)	0,138 inch
Масса нетто	4,04 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Светло-серый
Цвет элементов управления	оранжевый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	TUEV16ATEX7909U
Сертификат № (IECEX)	IECEXTUR16.0036U
Макс. напряжение (ATEX)	550 V
Ток (ATEX)	15 A
Поперечное сечение провода, макс. (ATEX)	1.5 mm²
Макс. напряжение (IECEX)	550 V
Ток (IECEX)	15 A
Поперечное сечение провода, макс. (IECEX)	1.5 mm²
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Уровни с внутр. перемычками	Нет
Рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Дополнительные технические данные

Вид крепления	зафиксированный
Вид монтажа	TS 35
Открытые страницы	справа
с фиксаторами	Нет
с фиксатором	Нет
Указание по установке	Монтажная рейка

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	1,5 mm²
Диапазон зажима, мин.	0,14 mm²
Длина зачистки изоляции	8 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: мин.: 5 mm макс.: 8 mm Сечение подсоединяемого провода: номин.: 0,25 mm² мин.: 0,14 mm² макс.: 0,75 mm² Длина трубки: номин.: 6 mm Сечение подсоединяемого провода: мин.: 0,5 mm² макс.: 1 mm² Длина трубки: номин.: 10 mm Сечение подсоединяемого провода: номин.: 1,5 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: мин.: 5 mm макс.: 8 mm Сечение подсоединяемого провода: номин.: 0,25 mm² мин.: 0,14 mm² макс.: 0,75 mm²
Калибровая пробка согласно 60 947-1	A1
Количество соединений	2
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,4 x 2,0 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm²
Сечение подсоединяемого провода, скрученный, макс.	1,5 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	1,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	300 V
Напряжение, класс C (CSA)	300 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	14 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-70089609
Ток, разм. B (CSA)	13 A
Ток, разм. C (CSA)	13 A
Ток, разм. D (CSA)	5 A

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35
Указание по установке	Монтажная рейка

Расчетные данные

Расчетное сечение	1,5 mm²
Номинальное напряжение	500 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	17,5 A
Ток при макс. проводнике	17,5 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,83 mΩ
Номинальное импульсное напряжение	6 кВ
Потери мощности по стандарту IEC 60947-7-x	0,56 W
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	300 V
Напряжение, класс C (cURus)	300 V
Напряжение, класс D (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	14 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	14 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	13 A
Ток, класс C (cURus)	13 A
Ток, класс D (cURus)	5 A
