2490360000 A2C 10 (25 шт.)

Бренд:Weidmüller
Модель: 2490360000
Наличие: Out Of Stock

Получить информацию

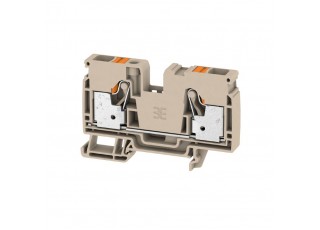

Проходная клемма, PUSH IN, 10 mm², 1000 V, 57 A, Темно-бежевый

Исполнение	Проходная клемма, PUSH IN, 10 mm², 1000 V, 57 A, Темно-бежевый
Номер для заказа	2490360000
Тип	A2C 10
GTIN (EAN)	4050118500813
Кол.	25 Штука

Размеры и массы

	51,5 mm
Глубина (дюймов)	2,028 inch
Глубина с DIN-рейкой	52,5 mm
Высота	80,5 mm
Высота (в дюймах)	3,169 inch
Ширина	10 mm
Ширина (в дюймах)	0,394 inch
Масса нетто	32,315 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Цвет элементов управления	оранжевый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Рейка	TS 35

Дополнительные технические данные

Вид крепления	зафиксированный
Вид монтажа	TS 35
Открытые страницы	справа
с фиксаторами	Нет
с фиксатором	Нет
Указание по установке	Монтажная рейка

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	16 mm²
Диапазон зажима, мин.	0,5 mm²
Длина зачистки изоляции	18 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: номин.: 18 mm мин.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² макс.: 10 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: номин.: 18 mm мин.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² макс.: 10 mm² Длина трубки: мин.: 12 mm макс.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² макс.: 4 mm²
Длина трубки для двойного кабельного наконечника	Длина трубки: номин.: 18 mm мин.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² макс.: 10 mm² Длина трубки: мин.: 12 mm макс.: 18 mm Сечение подсоединяемого провода: мин.: 1,5 mm² макс.: 4 mm²
Кабельный наконечник для обжима двух проводов, макс.	4 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	A6
Количество соединений	2
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	10 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	6 AWG
Поперечное сечение провода, мин. (CSA)	20 AWG
Сертификат № (CSA)	200039-70089609
Ток, разм. B (CSA)	55 A
Ток, разм. C (CSA)	55 A
Ток, разм. D (CSA)	5 A

Общие сведения

Нормы	DIN EN 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Рейка	TS 35
Указание по установке	Монтажная рейка

Расчетные данные

Расчетное сечение	10 mm²
Номинальное напряжение	1 000 V
Номинальное напряжение пост. тока	1 000 V
Номинальный ток	57 A
Ток при макс. проводнике	57 A
Нормы	DIN EN 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	0,56 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	1,82 W
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	600 V
Напряжение, класс C (cURus)	600 V
Напряжение, класс D (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	6 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	20 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	6 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	20 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	55 A
Ток, класс C (cURus)	55 A
Ток, класс D (cURus)	5 A

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103915) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_47979) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66248)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2490360000)
