2485870000 APGTB 1.5 2T PE 4C/2 (50 шт.)
- Бренд:Weidmüller
- Модель: 2485870000
- Наличие: Out Of Stock

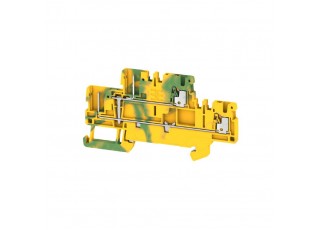

Клеммы PE, PUSH IN, 1.5 mm², 500 V, зеленый/желтый
| Исполнение | Клеммы PE, PUSH IN, 1.5 mm², 500 V, зеленый/желтый |
| Номер для заказа | 2485870000 |
| Тип | APGTB 1.5 2T PE 4C/2 |
| GTIN (EAN) | 4050118496505 |
| Кол. | 50 Штука |
| 45 mm | |
| Глубина (дюймов) | 1,772 inch |
| Глубина с DIN-рейкой | 46 mm |
| Высота | 84,5 mm |
| Высота (в дюймах) | 3,327 inch |
| Ширина | 3,5 mm |
| Ширина (в дюймах) | 0,138 inch |
| Масса нетто | 10,947 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Цвет элементов управления | оранжевый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | TUEV16ATEX7940U |
| Сертификат № (IECEX) | IECEXTUR16.0046U |
| Поперечное сечение провода, макс. (ATEX) | 1.5 mm² |
| Поперечное сечение провода, макс. (IECEX) | 1.5 mm² |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Маркировка взрывозащиты Ex 2014/34/EU | II 3 G D |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Да |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Нет |
| Вид крепления | зафиксированный |
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| с фиксаторами | Нет |
| с фиксатором | Нет |
| Указание по установке | Монтажная рейка |
| Вид соединения | PUSH IN |
| Вид соединения 2 | Втычное соединение |
| Диапазон зажима, макс. | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Длина зачистки изоляции | 8 mm |
| Калибровая пробка согласно 60 947-1 | A1 |
| Количество соединений | 4 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,4 x 2,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс B (CSA) | 300 V |
| Напряжение, класс C (CSA) | 300 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 14 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-70089609 |
| Нормы | По стандарту IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 35 |
| Указание по установке | Монтажная рейка |
| Расчетный кратковременный ток | 180 A (1,5 мм²) |
| Функция PEN | Нет |
| Расчетное сечение | 1,5 mm² |
| Номинальное напряжение | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Нормы | По стандарту IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,83 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,56 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 300 V |
| Напряжение, класс C (cURus) | 300 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 14 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 14 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
| Одобрение / сертификат / документ о соответствии | [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58165) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105823) [IECEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58127) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178468) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_47992) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66231) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2485870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2485870000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2485870000&norm=0) |
| Тендерные спецификации | [Klippon® Connect 2485870000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76131) [Klippon® Connect 2485870000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76133) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI APGTB 1.5 2T 4C/2](https://mdcop.weidmueller.com/mediadelivery/asset/900_105825) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105826) [NTI APGTB 1.5 2T VL 4C/2](https://mdcop.weidmueller.com/mediadelivery/asset/900_105827) [User Manual APGTB PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229206) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
