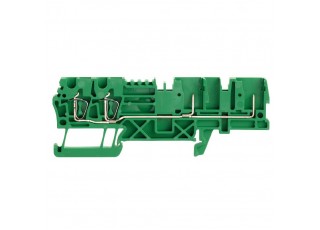

1935450000 ZT 2.5/4AN/2 GN (50 шт.)

1935450000 ZT 2.5/4AN/2 GN (50 шт.)

Бренд:Weidmüller
Модель: 1935450000
Наличие: Out Of Stock

Получить информацию

Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж

Основные данные для заказа

Исполнение	Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж
Номер для заказа	1935450000
Тип	ZT 2.5/4AN/2 GN
GTIN (EAN)	4032248600083
Кол.	50 Штука

Размеры и массы

	34,5 mm
Глубина (дюймов)	1,358 inch
Глубина с DIN-рейкой	35 mm
Высота	93 mm
Высота (в дюймах)	3,661 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	6,52 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	2 пружинных соединения - 2 разъема втычной
Количество уровней	1
Количество контактных гнезд на уровень	4
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Указание по установке	Непосредственный монтаж

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение

Втычное соединение

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Вид соединения 2	Втычное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 26
Поперечное сечение подключаемого провода AWG, мин.	AWG 12
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Макс. сечение провода (cCSAusX)	12 AWG
Мин. сечение провода (cCSAusX)	26 AWG
Напряжение, класс C (cCSAus)	300 V
Напряжение, класс D (cCSAus)	600 V
Сертификат № (cCSAus)	154685-1460993
Ток, класс C (cCSAus)	20 A
Ток, класс D (cCSAus)	5 A

Смещение TS 35

47 mm

Общие сведения

Нормы	По стандарту IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 26
Поперечное сечение подключаемого провода AWG, мин.	AWG 12
Рейка	TS 35
Указание по установке	Непосредственный монтаж

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	500 V
Макс. напряжение зажимной опоры и вставной системы	690 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	24 A
Нормы	По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Потери мощности по стандарту IEC 60947-7-x	0,77 W

Расчетные данные согласно UL

Напряжение, класс C (cURus)	300 V
Напряжение, класс D (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693
Ток, класс C (cURus)	20 A
Ток, класс D (cURus)	5 A

Загрузки

Одобрение / сертификат / документ о соответствии	[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36843) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224908)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1935450000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1935450000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1935450000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01

Сертификаты

Сертификаты	![CCSAUS](/picture/CCSAUS.gif) ![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cURus)	E60693
