1906970000 ZRV 2.5/2 (50 шт.)

Бренд:Weidmüller
Модель: 1906970000
Наличие: Out Of Stock

Получить информацию

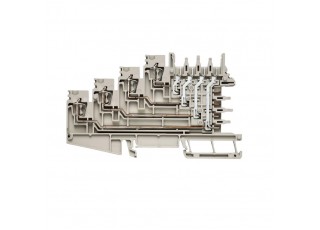

Z-серия, Проходная клемма, Многоуровневая клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый

Исполнение	Z-серия, Проходная клемма, Многоуровневая клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый
Номер для заказа	1906970000
Тип	ZRV 2.5/2
GTIN (EAN)	4032248530731
Кол.	50 Штука

Размеры и массы

	69,5 mm
Глубина (дюймов)	2,736 inch
Глубина с DIN-рейкой	70 mm
Высота	115 mm
Высота (в дюймах)	4,528 inch
Ширина	5,2 mm
Ширина (в дюймах)	0,205 inch
Масса нетто	27,81 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	4 пружинных соединения - 4 разъема для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	4
Количество контактных гнезд на уровень	2
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа

зафиксированный

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,21 mm²
Длина зачистки изоляции	10 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm²
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	A2
Количество соединений	16
Направление соединения	боковая сверху
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm²
Сечение подсоединяемого провода, скрученный, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	300 V
Напряжение, класс D (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	14 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1787465
Ток, разм. B (CSA)	10 A
Ток, разм. D (CSA)	10 A

Размеры

Смещение TS 35

60,5 mm

Общие сведения

Нормы	IEC 61984 По стандарту IEC 60947-7-1
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	250 V
Номинальное напряжение пост. тока	250 V
Номинальный ток	10 A
Ток при макс. проводнике	10 A
Нормы	IEC 61984 По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	4 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	300 V
Напряжение, класс C (cURus)	300 V
Поперечное сечение провода, макс. (cURus)	14 AWG
Поперечное сечение провода, мин. (cURus)	24 AWG
Разм. провода Заводская электропроводка, макс. (cURus)	14 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	24 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	14 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	24 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	10 A
Ток, класс C (cURus)	10 A
