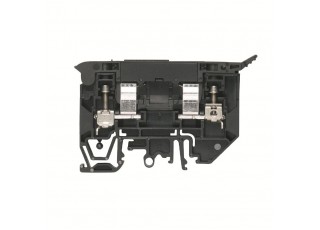

1880390000 WSI 4/2/LD 140-250V AC/DC (25 шт.)
- Бренд:Weidmüller
- Модель: 1880390000
- Наличие: Out Of Stock
W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение
| Исполнение | W-серия, Клемма с предохранителем, Расчетное сечение: 4 mm², Винтовое соединение |
| Номер для заказа | 1880390000 |
| Тип | WSI 4/2/LD 140-250V AC/DC |
| GTIN (EAN) | 4032248544660 |
| Кол. | 25 Штука |
| 53,5 mm | |
| Глубина (дюймов) | 2,106 inch |
| Высота | 81,6 mm |
| Высота (в дюймах) | 3,213 inch |
| Ширина | 9,1 mm |
| Ширина (в дюймах) | 0,358 inch |
| Масса нетто | 23,04 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Винтовое соединение Размыкатель с предохранителем со светодиодом с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 TS 32 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1,5 mm² |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Величина момента затяжки для электрической отвертки, тип DMS | 2 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 6 mm² |
| Диапазон зажима, мин. | 0,5 mm² |
| Длина зачистки изоляции | 10 mm |
| Зажимаемый проводник |
|
| Зажимной винт | M 3 |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 0,8 Nm |
| Момент затяжки, мин. | 0,5 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 6 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Поперечное сечение провода, макс. (CSA) | 10 AWG |
| Поперечное сечение провода, мин. (CSA) | 30 AWG |
| Сертификат № (CSA) | 200039-1575489 |
| Смещение TS 35 | 25 mm |
| Вид напряжения для индикации | ACAC/DC |
| Вид напряжения для индикации | ACAC/DC |
| Вставка предохранителя | 6,3 x 32 мм (1/4 x 1 1/4") |
| Держатель предохранителя (держатель плавкой вставки) | поворотный |
| Индикация | светодиод, красный |
| Потери мощности для защиты от перегрузки и короткого замыкания для комплексной установки | 1,6 Вт при 1,0 A @ 41 °C |
| Потери мощности только для защиты от короткого замыкания для индивидуальной установки | 4,0 Вт при 10 A @ 55 °C |
| Потери мощности только для защиты от короткого замыкания для комплексной установки | 2,5 Вт при 2,5 A @ 68 °C |
| Рабочее напряжение, макс. | 250 В |
| Нормы | IEC 60947-7-3 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Рейка | TS 35 TS 32 |
| Расчетное сечение | 4 mm² |
| Номинальное напряжение | 250 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 250 V |
| Номинальный ток | 10 A |
| Ток при макс. проводнике | 6,3 A |
| Нормы | IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 mΩ |
| Номинальное импульсное напряжение | 6 В |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
