1830650000 ZDU 16 SW (25 шт.)
- Бренд:Weidmüller
- Модель: 1830650000
- Наличие: Out Of Stock
Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, черный
| Исполнение | Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, черный |
| Номер для заказа | 1830650000 |
| Тип | ZDU 16 SW |
| GTIN (EAN) | 4032248767618 |
| Кол. | 25 Штука |
| 50,5 mm | |
| Глубина (дюймов) | 1,988 inch |
| Глубина с DIN-рейкой | 51,5 mm |
| Высота | 82,5 mm |
| Высота (в дюймах) | 3,248 inch |
| Ширина | 12,1 mm |
| Ширина (в дюймах) | 0,476 inch |
| Масса нетто | 38,44 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO15ATEX1467U |
| Сертификат № (IECEX) | IECEXULD15.0008U |
| Макс. напряжение (ATEX) | 690 V |
| Ток (ATEX) | 68 A |
| Поперечное сечение провода, макс. (ATEX) | 25 mm² |
| Макс. напряжение (IECEX) | 690 V |
| Ток (IECEX) | 68 A |
| Поперечное сечение провода, макс. (IECEX) | 25 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение | Пружинное соединение для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 25 mm² |
| Диапазон зажима, мин. | 1,5 mm² |
| Длина зачистки изоляции | 18 mm |
| Калибровая пробка согласно 60 947-1 | A7 |
| Количество соединений | 2 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 4 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 14 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 16 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 25 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 1,5 mm² |
| Напряжение, класс B (CSA) | 600 V |
| Напряжение, класс C (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 4 AWG |
| Поперечное сечение провода, мин. (CSA) | 14 AWG |
| Сертификат № (CSA) | 200039-1152892 |
| Ток, разм. B (CSA) | 65 A |
| Ток, разм. C (CSA) | 65 A |
| Смещение TS 35 | 42 mm |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 4 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 14 |
| Рейка | TS 35 |
| Расчетное сечение | 16 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение пост. тока | 1 000 V |
| Номинальный ток | 76 A |
| Ток при макс. проводнике | 98 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,42 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 2,43 W |
| Степень загрязнения | 3 |
| Напряжение, класс C (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 4 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 14 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 4 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 14 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс C (cURus) | 65 A |

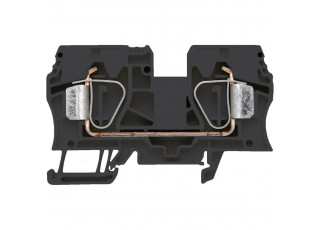

| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии | [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68588) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253968) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [INMETRO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152187) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64179) |
| Технические данные | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1830650000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1830650000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1830650000&norm=0) |
| Уведомление об изменении продукта | [PCN ZDU16 ZPE16 ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200594) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZDU/ZPE 16](https://mdcop.weidmueller.com/mediadelivery/asset/900_188876) |
