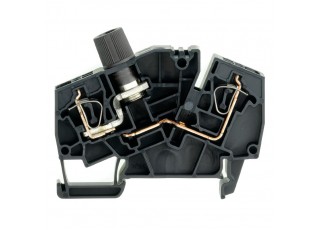

1826200000 ZSI 2.5-2/2X2AN/G25 (20 шт.)
- Бренд:Weidmüller
- Модель: 1826200000
- Наличие: Out Of Stock
Z-серия, Клемма с предохранителем, Расчетное сечение: 2.5 mm², Пружинное соединение, черный, Непосредственный монтаж
| Исполнение | Z-серия, Клемма с предохранителем, Расчетное сечение: 2.5 mm², Пружинное соединение, черный, Непосредственный монтаж |
| Номер для заказа | 1826200000 |
| Тип | ZSI 2.5-2/2X2AN/G25 |
| GTIN (EAN) | 4032248374151 |
| Кол. | 20 Штука |
| 55 mm | |
| Глубина (дюймов) | 2,165 inch |
| Глубина с DIN-рейкой | 55,5 mm |
| Высота | 68 mm |
| Высота (в дюймах) | 2,677 inch |
| Ширина | 12,2 mm |
| Ширина (в дюймах) | 0,48 inch |
| Масса нетто | 27,7 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 |
| Температура при длительном использовании, макс. | 120 |
| Материал | Материал Wemid |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Пружинное соединение Предохранитель - плавкая вставка без светодиода для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Указание по установке | Непосредственный монтаж |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, макс. | 4 mm² |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, мин. | 0,5 mm² |
| Длина снятия изоляции, дополнительное соединение | 10 mm |
| Количество соединений, дополнительное соединение | 2 |
| Направление дополнительного соединения | наклонная |
| Размер лезвия, дополнительное соединение | 0,6 x 3,5 мм |
| Расчетное сечение дополнительного соединения | 2,5 mm² |
| Сечение подключаемого провода AWG, дополнительное соединение, макс. | AWG 12 |
| Сечение подключаемого провода AWG, дополнительное соединение, мин. | AWG 26 |
| Сечение подключаемого провода, гибкого, дополнительное соединение, макс. | 4 mm² |
| Сечение подключаемого провода, гибкого, дополнительное соединение, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, мин. | 0,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, макс. | 4 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, мин. | 0,5 mm² |
| Тип соединения, дополнительное соединение | Пружинное соединение |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,13 mm² |
| Длина зачистки изоляции | 10 mm |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 2 |
| Направление соединения | наклонная |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс C (CSA) | 300 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-1152892 |
| Ток, разм. C (CSA) | 10 A |
| Ток, разм. D (CSA) | 5 A |
| Вид напряжения для индикации | ACAC/DC |
| Вид напряжения для индикации | ACAC/DC |
| Вставка предохранителя | G-предохранитель 5 x 25 |
| Держатель предохранителя (держатель плавкой вставки) | привертной |
| Рабочее напряжение, макс. | 500 В |
| Нормы | IEC 60947-7-3 |
| Рейка | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 500 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Номинальный ток | 10 A |
| Ток при макс. проводнике | 10 A |
| Нормы | IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Номинальное импульсное напряжение | 4 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Степень загрязнения | 3 |
| Напряжение, класс C (cURus) | 300 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс C (cURus) | 10 A |
| Ток, класс D (cURus) | 5 A |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
