1815160000 ZDT 2.5/2 DU-PE (50 шт.)

Бренд:Weidmüller
Модель: 1815160000
Наличие: Out Of Stock

Получить информацию

Z-серия, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый

Исполнение	Z-серия, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый
Номер для заказа	1815160000
Тип	ZDT 2.5/2 DU-PE
GTIN (EAN)	4032248340781
Кол.	50 Штука

Размеры и массы

	52 mm
Глубина (дюймов)	2,047 inch
Глубина с DIN-рейкой	52,5 mm
Высота	80,5 mm
Высота (в дюймах)	3,169 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	13,71 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	2 пружинных соединения - 2 разъема втычной С соединением защитного заземления (PE)
Требуется концевая пластина	Да
Количество уровней	2
Количество контактных гнезд на уровень	4
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.

2,5 mm²

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Сечение подсоединяемого провода: номин.: 0,5 mm² номин.: 10 mm мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,75 mm² мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² номин.: 10 mm мин.: 6 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm² мин.: 10 mm макс.: 12 mm
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Сечение подсоединяемого провода: номин.: 0,5 mm² номин.: 10 mm мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,75 mm² мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² номин.: 10 mm мин.: 6 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm² мин.: 10 mm макс.: 12 mm
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Макс. сечение провода (cCSAusX)	12 AWG
Мин. сечение провода (cCSAusX)	26 AWG
Напряжение, класс C (cCSAus)	300 V
Напряжение, класс D (cCSAus)	600 V
Сертификат № (cCSAus)	154685-1460993
Ток, класс C (cCSAus)	20 A
Ток, класс D (cCSAus)	5 A

Общие сведения

Нормы	IEC 61984 В соответствии с IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	500 V
Расчетное напряжение относительно соседней клеммы	500 V
Макс. напряжение зажимной опоры и вставной системы	690 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	24 A
Ток при макс. проводнике	24 A
Нормы	IEC 61984 В соответствии с IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	6 кВ
Расчетное импульсное напряжение относительно соседней клеммы	6 kV
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс C (cURus)	300 V
Напряжение, класс D (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693
Ток, класс C (cURus)	20 A
Ток, класс D (cURus)	5 A

Изображения продукции

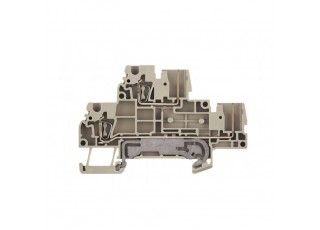

Подпись к рисунку - 02	Изображение изделия
Подпись под рисунком-02	Изображение аналогичное
