1815140000 ZTPE 2.5/4AN/4 (50 шт.)

1815140000 ZTPE 2.5/4AN/4 (50 шт.)

Бренд:Weidmüller
Модель: 1815140000
Наличие: Out Of Stock

Получить информацию

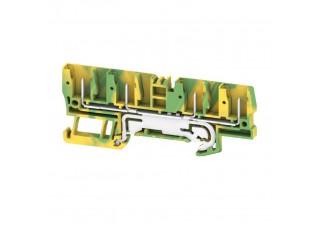

Z-серия, Клеммы PE, Расчетное сечение: 2.5 mm², Пружинное соединение, зеленый/желтый

Основные данные для заказа

Исполнение	Z-серия, Клеммы PE, Расчетное сечение: 2.5 mm², Пружинное соединение, зеленый/желтый
Номер для заказа	1815140000
Тип	ZTPE 2.5/4AN/4
GTIN (EAN)	4032248370054
Кол.	50 Штука

Размеры и массы

	34,5 mm
Глубина (дюймов)	1,358 inch
Глубина с DIN-рейкой	35 mm
Высота	85,5 mm
Высота (в дюймах)	3,366 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	12,42 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50
Температура при длительном использовании, макс.	120

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	4 вилочных соединения втычной С соединением защитного заземления (PE)
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	4
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	2,5 mm²
Тип соединения, дополнительное соединение	Втычное соединение

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 26
Поперечное сечение подключаемого провода AWG, мин.	AWG 12
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Макс. сечение провода (cCSAusX)	12 AWG
Мин. сечение провода (cCSAusX)	26 AWG
Напряжение, класс C (cCSAus)	300 V
Напряжение, класс D (cCSAus)	600 V
Сертификат № (cCSAus)	154685-1460993
Ток, класс C (cCSAus)	20 A
Ток, класс D (cCSAus)	5 A

Общие сведения

Нормы	По стандарту IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.	AWG 26
Поперечное сечение подключаемого провода AWG, мин.	AWG 12
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	500 V
Расчетное напряжение относительно соседней клеммы	500 V
Макс. напряжение зажимной опоры и вставной системы	690 V
Номинальное напряжение пост. тока	500 V
Нормы	По стандарту IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Расчетное импульсное напряжение относительно соседней клеммы	6 kV
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693

Загрузки

Одобрение / сертификат / документ о соответствии	[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36831) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224879)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1815140000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815140000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1815140000&norm=0)
Уведомление об изменении продукта	[PCN_ZPE_Q2_2021 - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102560) [PCN_ZPE_Q2_2021 - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151763) [Product Change Notification ZPE Q1/2022 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_178202) [Product Change Notification Q1/2022 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_178203)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000901
ETIM 7.0	EC000901
ETIM 8.0	EC000901
ETIM 9.0	EC000901
ECLASS 9.0	27-14-11-41
ECLASS 9.1	27-14-11-41
ECLASS 10.0	27-14-11-41
ECLASS 11.0	27-14-11-41
ECLASS 12.0	27-14-11-41
ECLASS 13.0	27-25-01-03

Сертификаты

Сертификаты	![CCSAUS](/picture/CCSAUS.gif) ![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cURus)	E60693
