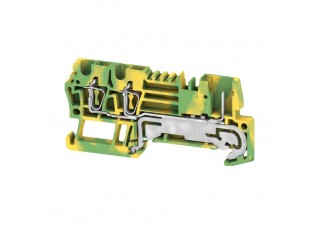

1815100000 ZTPE 2.5/3AN/1 (50 шт.)
- Бренд:Weidmüller
- Модель: 1815100000
- Наличие: Out Of Stock
Z-серия, Клеммы PE, Расчетное сечение: 2.5 mm², Пружинное соединение, зеленый/желтый
| Исполнение | Z-серия, Клеммы PE, Расчетное сечение: 2.5 mm², Пружинное соединение, зеленый/желтый |
| Номер для заказа | 1815100000 |
| Тип | ZTPE 2.5/3AN/1 |
| GTIN (EAN) | 4032248370016 |
| Кол. | 50 Штука |
| 34,5 mm | |
| Глубина (дюймов) | 1,358 inch |
| Глубина с DIN-рейкой | 35 mm |
| Высота | 71,5 mm |
| Высота (в дюймах) | 2,815 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 5 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 |
| Температура при длительном использовании, макс. | 120 |
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | 2 пружинных соединения - 1 разъем втычной С соединением защитного заземления (PE) |
| Требуется концевая пластина | Да |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 3 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 2,5 mm² |
| Тип соединения, дополнительное соединение | Втычное соединение |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,13 mm² |
| Длина зачистки изоляции | 10 mm |
| Длина кабельного наконечника без пластиковой манжеты DIN 46228/1 |
|
| Длина кабельного наконечника с пластиковой манжетой DIN 46228/4 |
|
| Калибровая пробка согласно 60 947-1 | A2 |
| Количество соединений | 3 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Макс. сечение провода (cCSAusX) | 12 AWG |
| Мин. сечение провода (cCSAusX) | 26 AWG |
| Напряжение, класс C (cCSAus) | 300 V |
| Напряжение, класс D (cCSAus) | 600 V |
| Сертификат № (cCSAus) | 154685-1460993 |
| Ток, класс C (cCSAus) | 20 A |
| Ток, класс D (cCSAus) | 5 A |
| Нормы | По стандарту IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Рейка | TS 35 |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 500 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Макс. напряжение зажимной опоры и вставной системы | 690 V |
| Номинальное напряжение пост. тока | 500 V |
| Нормы | По стандарту IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Расчетное импульсное напряжение относительно соседней клеммы | 6 kV |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Степень загрязнения | 3 |
| Разм. провода Заводская электропроводка, макс. (cURus) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
| Одобрение / сертификат / документ о соответствии | [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36841) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224875) |
| Технические данные | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1815100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1815100000&norm=0) |
| Уведомление об изменении продукта | [PCN_ZPE_End_2019](https://mdcop.weidmueller.com/mediadelivery/asset/900_102562) [PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151777) [PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151780) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
