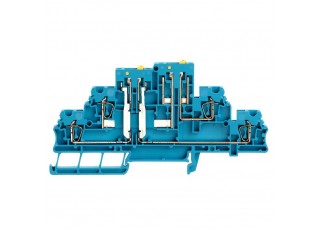

1798330000 ZDTR 2.5 BL (20 шт.)

Бренд:Weidmüller
Модель: 1798330000
Наличие: Out Of Stock

Получить информацию

Измерительная клемма с размыкателем, Двухуровневая клемма, Пружинное соединение, 2.5 mm², 400 V, 16 A, поворотный, синий

Основные данные для заказа

Исполнение	Измерительная клемма с размыкателем, Двухуровневая клемма, Пружинное соединение, 2.5 mm², 400 V, 16 A, поворотный, синий
Номер для заказа	1798330000
Тип	ZDTR 2.5 BL
GTIN (EAN)	4032248244232
Кол.	20 Штука

Размеры и массы

	67 mm
Глубина (дюймов)	2,638 inch
Глубина с DIN-рейкой	68 mm
Высота	117 mm
Высота (в дюймах)	4,606 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	20,99 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	синий
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	TUEVATEX8502U
Сертификат № (IECEX)	IECEXTUR20.0014U
Макс. напряжение (ATEX)	400 V
Ток (ATEX)	15 A
Поперечное сечение провода, макс. (ATEX)	4 mm²
Макс. напряжение (IECEX)	400 V
Ток (IECEX)	15 A
Поперечное сечение провода, макс. (IECEX)	4 mm²

Параметры системы

Исполнение	Пружинное соединение Распорный элемент для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	2
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35
Функция N	Да
Функция PE	Нет
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Указание по установке	Непосредственный монтаж

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.

2,5 mm²

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	154685-1152892/327
Ток, разм. B (CSA)	10 A

Клеммы с размыкателем

встроенное испытательное гнездо	Нет
Поперечное разделение	без
Продольное разделение	поворотный

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35
Указание по установке	Непосредственный монтаж

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	400 V
Номинальное напряжение пост. тока	400 V
Номинальный ток	16 A
Ток при макс. проводнике	16 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	6 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (UR)	300 V
Напряжение, класс D (UR)	300 V
Напряжение, разм. B	10 A
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	26 AWG
Сертификат № (UR)	E60693
Ток, разм. D	10 A

Загрузки

Одобрение / сертификат / документ о соответствии	[CFAT ZDTR 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_207078) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207073) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207074) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37008) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211862)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1798330000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1798330000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1798330000&norm=0)
Пользовательская документация	[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZDTR 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_207079) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215)
