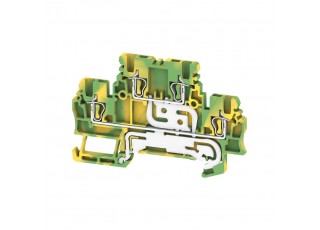

1791150000 ZDK 1.5PE (50 шт.)
- Бренд:Weidmüller
- Модель: 1791150000
- Наличие: Out Of Stock
Двухуровневая клемма, Клеммы PE, Пружинное соединение, 1.5 mm², 180 A (1,5 мм²), зеленый/желтый
| Исполнение | Двухуровневая клемма, Клеммы PE, Пружинное соединение, 1.5 mm², 180 A (1,5 мм²), зеленый/желтый |
| Номер для заказа | 1791150000 |
| Тип | ZDK 1.5PE |
| GTIN (EAN) | 4032248239092 |
| Кол. | 50 Штука |
| 49,5 mm | |
| Глубина (дюймов) | 1,949 inch |
| Глубина с DIN-рейкой | 50 mm |
| Высота | 75,5 mm |
| Высота (в дюймах) | 2,972 inch |
| Ширина | 3,5 mm |
| Ширина (в дюймах) | 0,138 inch |
| Масса нетто | 2 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Пружинное соединение С соединением защитного заземления (PE) с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Уровни с внутр. перемычками | Да |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция PE | Да |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Указание по установке | Непосредственный монтаж |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 1,5 mm² |
| Диапазон зажима, мин. | 0,05 mm² |
| Длина зачистки изоляции | 10 mm |
| Длина кабельного наконечника без пластиковой манжеты DIN 46228/1 |
|
| Длина кабельного наконечника с пластиковой манжетой DIN 46228/4 |
|
| Кабельный наконечник для обжима двух проводов, макс. | 0,75 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | B1 |
| Количество соединений | 4 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 16 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Размер лезвия | 0,4 x 2,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Поперечное сечение провода, макс. (CSA) | 16 AWG |
| Поперечное сечение провода, мин. (CSA) | 28 AWG |
| Сертификат № (CSA) | 154685-1461041 |
| Нормы | IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 16 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Рейка | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Расчетный кратковременный ток | 180 A (1,5 мм²) |
| Функция PEN | Нет |
| Расчетное сечение | 1,5 mm² |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Нормы | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,83 mΩ |
| Расчетное импульсное напряжение относительно соседней клеммы | 6 kV |
| Потери мощности по стандарту IEC 60947-7-x | 0,56 W |
| Степень загрязнения | 3 |
| Разм. провода Заводская электропроводка, макс. (cURus) | 16 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 28 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 16 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 28 AWG |
| Сертификат № (cURus) | E60693 |
| Одобрение / сертификат / документ о соответствии | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37014) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216585) |
| Технические данные | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1791150000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1791150000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1791150000&norm=0) |
| Уведомление об изменении продукта | [PCN_ZPE_Q2_2021 - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102560) [PCN_ZPE_Q2_2021 - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151763) [Product Change Notification ZPE Q1/2022 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_178202) [Product Change Notification Q1/2022 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_178203) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
|
|
