1791140000 ZDK 1.5V BL (50 шт.)

Бренд:Weidmüller
Модель: 1791140000
Наличие: Out Of Stock

Получить информацию

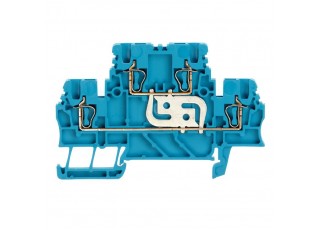

Проходная клемма, Двухуровневая клемма, Пружинное соединение, 1.5 mm², 500 V, 17.5 A, синий

Исполнение	Проходная клемма, Двухуровневая клемма, Пружинное соединение, 1.5 mm², 500 V, 17.5 A, синий
Номер для заказа	1791140000
Тип	ZDK 1.5V BL
GTIN (EAN)	4032248239108
Кол.	50 Штука

Размеры и массы

	49,5 mm
Глубина (дюймов)	1,949 inch
Глубина с DIN-рейкой	50 mm
Высота	75,5 mm
Высота (в дюймах)	2,972 inch
Ширина	3,5 mm
Ширина (в дюймах)	0,138 inch
Масса нетто	10,08 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	синий
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Пружинное соединение С вертикальными перемычками для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	2
Количество контактных гнезд на уровень	2
Уровни с внутр. перемычками	Да
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Указание по установке	Непосредственный монтаж

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	1,5 mm²
Диапазон зажима, мин.	0,05 mm²
Длина зачистки изоляции	10 mm
Кабельный наконечник для обжима двух проводов, макс.	0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	B1
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 16
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Размер лезвия	0,4 x 2,0 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	1,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс C (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	16 AWG
Поперечное сечение провода, мин. (CSA)	28 AWG
Сертификат № (CSA)	154685-1461041
Ток, разм. C (CSA)	10 A

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 16
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Рейка	TS 35
Указание по установке	Непосредственный монтаж

Расчетные данные

Расчетное сечение	1,5 mm²
Номинальное напряжение	500 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	17,5 A
Ток при макс. проводнике	17,5 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,83 mΩ
Номинальное импульсное напряжение	6 кВ
Потери мощности по стандарту IEC 60947-7-x	0,56 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	300 V
Напряжение, класс D (cURus)	300 V
Разм. провода Заводская электропроводка, макс. (cURus)	16 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	28 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	16 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	28 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	10 A
Ток, класс D (cURus)	10 A

Загрузки

Одобрение / сертификат / документ о соответствии	[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37137) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63747)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1791140000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1791140000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1791140000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-02

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cURus)	E60693
