1791120000 ZDK 1.5DU-PE (100 шт.)

Бренд:Weidmüller
Модель: 1791120000
Наличие: Out Of Stock

Получить информацию

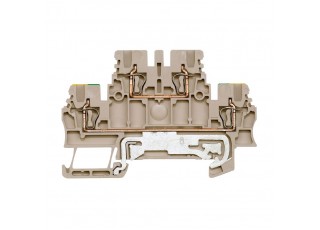

Проходная клемма, Двухуровневая клемма, Пружинное соединение, 1.5 mm², 500 V, 17.5 A, Темно-бежевый

Исполнение	Проходная клемма, Двухуровневая клемма, Пружинное соединение, 1.5 mm², 500 V, 17.5 A, Темно-бежевый
Номер для заказа	1791120000
Тип	ZDK 1.5DU-PE
GTIN (EAN)	4032248239139
Кол.	100 Штука

Размеры и массы

	49,5 mm
Глубина (дюймов)	1,949 inch
Глубина с DIN-рейкой	50 mm
Высота	75,5 mm
Высота (в дюймах)	2,972 inch
Ширина	3,5 mm
Ширина (в дюймах)	0,138 inch
Масса нетто	12,25 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50
Температура при длительном использовании, макс.	120

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Пружинное соединение С соединением защитного заземления (PE) для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	2
Количество контактных гнезд на уровень	2
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	1,5 mm²
Диапазон зажима, мин.	0,05 mm²
Длина зачистки изоляции	10 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm²
Кабельный наконечник для обжима двух проводов, макс.	0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	B1
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 16
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Размер лезвия	0,4 x 2,0 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	1,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	16 AWG
Поперечное сечение провода, мин. (CSA)	28 AWG
Сертификат № (CSA)	154685-1461041

Общие сведения

Нормы	IEC 60947-7-1 (-7-2)
Поперечное сечение подключаемого провода AWG, макс.	AWG 16
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Рейка	TS 35

Расчетные данные

Расчетное сечение	1,5 mm²
Номинальное напряжение	500 V
Расчетное напряжение относительно соседней клеммы	500 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	17,5 A
Ток при макс. проводнике	17,5 A
Нормы	IEC 60947-7-1 (-7-2)
Объемное сопротивление по стандарту IEC 60947-7-x	1,83 mΩ
Номинальное импульсное напряжение	6 кВ
Расчетное импульсное напряжение относительно соседней клеммы	6 kV
Потери мощности по стандарту IEC 60947-7-x	0,56 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс B (cURus)	300 V
Напряжение, класс D (cURus)	300 V
Разм. провода Заводская электропроводка, макс. (cURus)	16 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	28 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	16 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	28 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	10 A
Ток, класс D (cURus)	10 A
