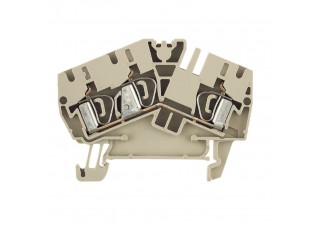

1790520000 ZDU 4-2/3AN LSC (50 шт.)

Бренд:Weidmüller
Модель: 1790520000
Наличие: Out Of Stock

Получить информацию

Проходная клемма, Пружинное соединение, 4 mm², 800 V, 32 A, Темно-бежевый

Исполнение	Проходная клемма, Пружинное соединение, 4 mm², 800 V, 32 A, Темно-бежевый
Номер для заказа	1790520000
Тип	ZDU 4-2/3AN LSC
GTIN (EAN)	4032248261369
Кол.	50 Штука

Размеры и массы

	45,5 mm
Глубина (дюймов)	1,791 inch
Глубина с DIN-рейкой	46 mm
Высота	61,5 mm
Высота (в дюймах)	2,421 inch
Ширина	6,1 mm
Ширина (в дюймах)	0,24 inch
Масса нетто	10,184 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Пружинное соединение для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	3
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	6 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: номин.: 10 mm мин.: 8 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: мин.: 8 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm² Длина трубки: мин.: 10 mm номин.: 12 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 4 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: номин.: 10 mm мин.: 8 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: мин.: 8 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm² Длина трубки: мин.: 10 mm номин.: 12 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 4 mm²
Длина трубки для двойного кабельного наконечника	Длина трубки: номин.: 10 mm мин.: 8 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: мин.: 8 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm²
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm²
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm²
Калибровая пробка согласно 60 947-1	A3
Количество соединений	3
Направление соединения	наклонная
Поперечное сечение подключаемого провода AWG, макс.	AWG 10
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	6 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 10
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35

Расчетные данные

Расчетное сечение	4 mm²
Номинальное напряжение	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	32 A
Ток при макс. проводнике	38 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	1,02 W
Степень загрязнения	3

Загрузки

Одобрение / сертификат / документ о соответствии	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36809) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213408)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1790520000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1790520000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1790520000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)
