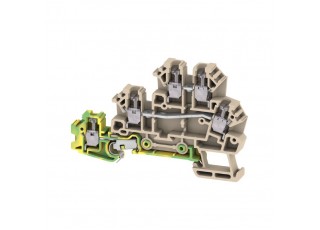

1783790000 DLD 2.5/PE DB (50 шт.)

Бренд:Weidmüller
Модель: 1783790000
Наличие: Out Of Stock

Получить информацию

W-серия, Клемма пускового устройства, исполнительного устройства, Расчетное сечение: 2.5 mm², Винтовое соединение

Исполнение	W-серия, Клемма пускового устройства, исполнительного устройства, Расчетное сечение: 2.5 mm², Винтовое соединение
Номер для заказа	1783790000
Тип	DLD 2.5/PE DB
GTIN (EAN)	4032248212514
Кол.	50 Штука

Размеры и массы

	48,5 mm
Глубина (дюймов)	1,909 inch
Глубина с DIN-рейкой	49 mm
Высота	74,5 mm
Высота (в дюймах)	2,933 inch
Ширина	6,1 mm
Ширина (в дюймах)	0,24 inch
Масса нетто	15,9 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Винтовое соединение С соединением защитного заземления (PE) с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	3
Количество уровней	3
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.

2,5 mm²

Зажимаемые провода (расчетное соединение)

Вид соединения	Винтовое соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	7 mm
Зажимаемый проводник	Технические характеристики соединения: Винтовое соединение Сечение подсоединяемого провода: Тип: одножильный, H05(07) V-U мин.: 0,5 mm² макс.: 4 mm² номин.: 2,5 mm² кабельный наконечник: Длина снятия изоляции: мин.: 7 mm макс.: 7 mm номин.: 7 mm Момент затяжки: мин.: 0,4 Nm макс.: 0,6 Nm Технические характеристики соединения: Винтовое соединение Сечение подсоединяемого провода: Тип: многожильный H07V-R мин.: 0,5 mm² макс.: 4 mm² номин.: 2,5 mm² кабельный наконечник: Длина снятия изоляции: мин.: 7 mm макс.: 7 mm номин.: 7 mm Момент затяжки: мин.: 0,4 Nm макс.: 0,6 Nm Технические характеристики соединения: Винтовое соединение Сечение подсоединяемого провода: Тип: гибкий, H05(07) V-K мин.: 0,5 mm² макс.: 4 mm² номин.: 2,5 mm² кабельный наконечник: Длина снятия изоляции: мин.: 7 mm макс.: 7 mm номин.: 7 mm Момент затяжки: мин.: 0,4 Nm макс.: 0,6 Nm
Зажимной винт	M 2,5
Калибровая пробка согласно 60 947-1	A3
Количество соединений	5
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, макс.	4 mm²
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	12400-280
Ток, разм. D (CSA)	10 A

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	250 V
Номинальное напряжение пост. тока	250 V
Номинальный ток	17,5 A
Ток при макс. проводнике	17,5 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	2,66 mΩ
Номинальное импульсное напряжение	4 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс D (UR)	300 V
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	22 AWG
Сертификат № (UR)	E60693
Ток, разм. D	10 A

Загрузки

Одобрение / сертификат / документ о соответствии	[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37320) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63701)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1783790000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1783790000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1783790000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0&
