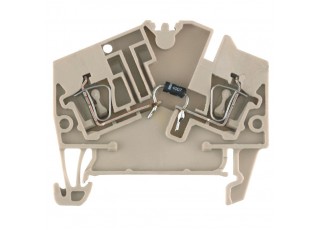

1779000000 ZDU 2.5-2/D- (20 шт.)
- Бренд:Weidmüller
- Модель: 1779000000
- Наличие: Out Of Stock
Z-серия, Клемма с электронными компонентами, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый
| Исполнение | Z-серия, Клемма с электронными компонентами, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый |
| Номер для заказа | 1779000000 |
| Тип | ZDU 2.5-2/D- |
| GTIN (EAN) | 4032248184699 |
| Кол. | 20 Штука |
| 43,5 mm | |
| Глубина (дюймов) | 1,713 inch |
| Глубина с DIN-рейкой | 44 mm |
| Высота | 50,5 mm |
| Высота (в дюймах) | 1,988 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 6 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Пружинное соединение с диодом для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Электронный компонент | Диод |
| Компонентный диод |
|
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 1,5 mm² |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 2,5 mm² |
| Диапазон зажима, мин. | 0,05 mm² |
| Длина зачистки изоляции | 10 mm |
| Калибровая пробка согласно 60 947-1 | A2 |
| Количество соединений | 2 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 2,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 1,5 mm² |
| Напряжение, класс C (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-1194786 |
| Ток, разм. C (CSA) | 1 A |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Рейка | TS 35 |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 400 V |
| Номинальное напряжение пост. тока | 400 V |
| Номинальный ток | 0,5 A |
| Ток при макс. проводнике | 0,5 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Степень загрязнения | 3 |
| Напряжение, класс C (UR) | 600 V |
| Разм. провода Заводская электропроводка, макс. (UR) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 26 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 1 A |
| Сведения об изделии | Требуется соблюдение допустимой температуры при непрерывной работе |
| Одобрение / сертификат / документ о соответствии | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36750) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63643) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1779000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1779000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1779000000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 |
|
