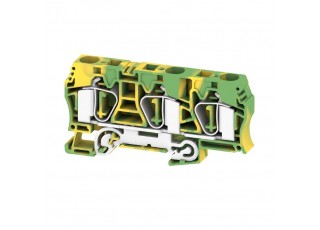

1768310000 ZPE 16/3AN (20 шт.)

Бренд:Weidmüller
Модель: 1768310000
Наличие: Out Of Stock

Получить информацию

Клеммы PE, Пружинное соединение, 16 mm², 1 920 A (16 мм²), зеленый/желтый

Исполнение	Клеммы PE, Пружинное соединение, 16 mm², 1 920 A (16 мм²), зеленый/желтый
Номер для заказа	1768310000
Тип	ZPE 16/3AN
GTIN (EAN)	4032248122790
Кол.	20 Штука

Размеры и массы

	50,5 mm
Глубина (дюймов)	1,988 inch
Глубина с DIN-рейкой	51,5 mm
Высота	99 mm
Высота (в дюймах)	3,898 inch
Ширина	12,1 mm
Ширина (в дюймах)	0,476 inch
Масса нетто	64,324 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO15ATEX1467U
Сертификат № (IECEX)	IECEXULD15.0008U
Поперечное сечение провода, макс. (ATEX)	25 mm²
Поперечное сечение провода, макс. (IECEX)	25 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение С соединением защитного заземления (PE) с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	3
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35
Функция PE	Да
Функция PEN	Да

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	25 mm²
Диапазон зажима, мин.	1,5 mm²
Длина зачистки изоляции	18 mm
Калибровая пробка согласно 60 947-1	A7
Количество соединений	3
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 4
Поперечное сечение подключаемого провода AWG, мин.	AWG 14
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, макс.	25 mm²
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	1,5 mm²
Сечение соединения проводов, твердое ядро, макс.	16 mm²
Сечение соединения проводов, твердое ядро, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	1,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	4 AWG
Поперечное сечение провода, мин. (CSA)	14 AWG
Сертификат № (CSA)	200039-1152892

Общие сведения

Нормы	IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.	AWG 4
Поперечное сечение подключаемого провода AWG, мин.	AWG 14
Рейка	TS 35

Расчетные данные PE

Расчетный кратковременный ток	1 920 A (16 мм²)
Функция PEN	Да

Расчетные данные

Расчетное сечение	16 mm²
Расчетное напряжение относительно соседней клеммы	800 V
Номинальное напряжение пост. тока	800 V
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	0,42 mΩ
Расчетное импульсное напряжение относительно соседней клеммы	8 kV
Потери мощности по стандарту IEC 60947-7-x	2,43 W
Степень загрязнения	3

Расчетные данные согласно UL

Разм. провода Заводская электропроводка, макс. (UR)	4 AWG
Разм. провода Заводская электропроводка, мин. (UR)	14 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	4 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	14 AWG
Сертификат № (UR)	E60693
