1767690000 ZDU 10/3AN (20 шт.)

Бренд:Weidmüller
Модель: 1767690000
Наличие: Out Of Stock

Получить информацию

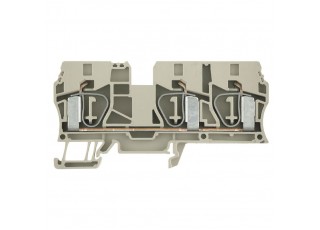

Проходная клемма, Пружинное соединение, 10 mm², 800 V, 57 A, Темно-бежевый

Исполнение	Проходная клемма, Пружинное соединение, 10 mm², 800 V, 57 A, Темно-бежевый
Номер для заказа	1767690000
Тип	ZDU 10/3AN
GTIN (EAN)	4032248122745
Кол.	20 Штука

Размеры и массы

	49,5 mm
Глубина (дюймов)	1,949 inch
Глубина с DIN-рейкой	50,5 mm
Высота	99 mm
Высота (в дюймах)	3,898 inch
Ширина	10 mm
Ширина (в дюймах)	0,394 inch
Масса нетто	37,024 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO15ATEX1467U
Сертификат № (IECEX)	IECEXULD15.0008U
Макс. напряжение (ATEX)	690 V
Ток (ATEX)	51 A
Поперечное сечение провода, макс. (ATEX)	16 mm²
Макс. напряжение (IECEX)	690 V
Ток (IECEX)	51 A
Поперечное сечение провода, макс. (IECEX)	16 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	3
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	16 mm²
Диапазон зажима, мин.	1,31 mm²
Длина зачистки изоляции	18 mm
Калибровая пробка согласно 60 947-1	A6
Количество соединений	3
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 16
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	10 mm²
Сечение подсоединяемого провода, скрученный, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	1,5 mm²
Сечение соединения проводов, твердое ядро, макс.	16 mm²
Сечение соединения проводов, твердое ядро, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	1,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	6 AWG
Поперечное сечение провода, мин. (CSA)	16 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	55 A
Ток, разм. C (CSA)	55 A
Ток, разм. D (CSA)	5 A

Размеры

Смещение TS 35

62,5 mm

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 16
Рейка	TS 35

Расчетные данные

Расчетное сечение	10 mm²
Номинальное напряжение	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	57 A
Ток при макс. проводнике	57 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	0,56 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	1,82 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс C (UR)	600 V
Разм. провода Заводская электропроводка, макс. (UR)	6 AWG
Разм. провода Заводская электропроводка, мин. (UR)	16 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	6 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	16 AWG
Сертификат № (UR)	E60693
Ток, разм. С	60 A

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68589) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37098) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211850)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1767690000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1767690000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1767690000&norm=0)
Уведомление об изменении продукта	[PCN ZDU10 3AN ZPE10 3AN ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200591)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZDU/ZPE 10/3AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_188868) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации
