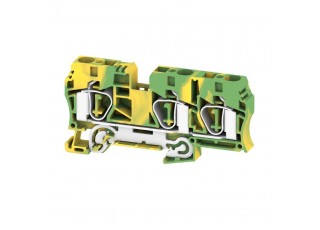

1767670000 ZPE 10/3AN (20 шт.)
- Бренд:Weidmüller
- Модель: 1767670000
- Наличие: Out Of Stock
Клеммы PE, Пружинное соединение, 10 mm², 1 200 A (10 мм²), зеленый/желтый
| Исполнение | Клеммы PE, Пружинное соединение, 10 mm², 1 200 A (10 мм²), зеленый/желтый |
| Номер для заказа | 1767670000 |
| Тип | ZPE 10/3AN |
| GTIN (EAN) | 4032248122769 |
| Кол. | 20 Штука |
| 49,5 mm | |
| Глубина (дюймов) | 1,949 inch |
| Глубина с DIN-рейкой | 50,5 mm |
| Высота | 99 mm |
| Высота (в дюймах) | 3,898 inch |
| Ширина | 10,1 mm |
| Ширина (в дюймах) | 0,398 inch |
| Масса нетто | 41,663 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO15ATEX1467U |
| Сертификат № (IECEX) | IECEXULD15.0008U |
| Поперечное сечение провода, макс. (ATEX) | 16 mm² |
| Поперечное сечение провода, макс. (IECEX) | 16 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение | Пружинное соединение С соединением защитного заземления (PE) с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 3 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция PE | Да |
| Функция PEN | Да |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Указание по установке | Шина |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 16 mm² |
| Диапазон зажима, мин. | 1,31 mm² |
| Длина зачистки изоляции | 18 mm |
| Калибровая пробка согласно 60 947-1 | A6 |
| Количество соединений | 3 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 16 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 16 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 10 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 10 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 1,5 mm² |
| Поперечное сечение провода, макс. (CSA) | 6 AWG |
| Поперечное сечение провода, мин. (CSA) | 16 AWG |
| Сертификат № (CSA) | 200039-1152892 |
| Нормы | IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 16 |
| Рейка | TS 35 |
| Указание по установке | Шина |
| Расчетный кратковременный ток | 1 200 A (10 мм²) |
| Функция PEN | Да |
| Расчетное сечение | 10 mm² |
| Расчетное напряжение относительно соседней клеммы | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Нормы | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,56 mΩ |
| Расчетное импульсное напряжение относительно соседней клеммы | 8 kV |
| Потери мощности по стандарту IEC 60947-7-x | 1,82 W |
| Степень загрязнения | 3 |
| Разм. провода Заводская электропроводка, макс. (UR) | 6 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 16 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 6 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 16 AWG |
| Сертификат № (UR) | E60693 |
