1746760000 ZDU 10 BL (25 шт.)

Бренд:Weidmüller
Модель: 1746760000
Наличие: Out Of Stock

Получить информацию

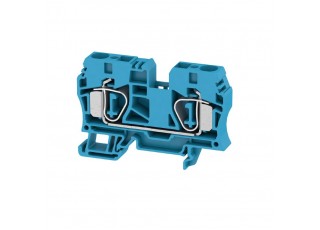

Проходная клемма, Пружинное соединение, 10 mm², 1000 V, 57 A, синий

Исполнение	Проходная клемма, Пружинное соединение, 10 mm², 1000 V, 57 A, синий
Номер для заказа	1746760000
Тип	ZDU 10 BL
GTIN (EAN)	4008190996727
Кол.	25 Штука

Размеры и массы

	49,5 mm
Глубина (дюймов)	1,949 inch
Глубина с DIN-рейкой	50,5 mm
Высота	73,5 mm
Высота (в дюймах)	2,894 inch
Ширина	10 mm
Ширина (в дюймах)	0,394 inch
Масса нетто	25,3 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	синий
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO15ATEX1467U
Сертификат № (IECEX)	IECEXULD15.0008U
Макс. напряжение (ATEX)	690 V
Ток (ATEX)	51 A
Поперечное сечение провода, макс. (ATEX)	16 mm²
Макс. напряжение (IECEX)	690 V
Ток (IECEX)	51 A
Поперечное сечение провода, макс. (IECEX)	16 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да
Указание по установке	Непосредственный монтаж

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	16 mm²
Диапазон зажима, мин.	1,31 mm²
Длина зачистки изоляции	18 mm
Калибровая пробка согласно 60 947-1	A6
Количество соединений	2
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 16
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	10 mm²
Сечение подсоединяемого провода, скрученный, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	1,5 mm²
Сечение соединения проводов, твердое ядро, макс.	16 mm²
Сечение соединения проводов, твердое ядро, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	1,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	6 AWG
Поперечное сечение провода, мин. (CSA)	16 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	55 A
Ток, разм. C (CSA)	55 A
Ток, разм. D (CSA)	5 A

Размеры

Смещение TS 35

39 mm

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 16
Рейка	TS 35
Указание по установке	Непосредственный монтаж

Расчетные данные

Расчетное сечение	10 mm²
Номинальное напряжение	1 000 V
Номинальное напряжение пост. тока	1 000 V
Номинальный ток	57 A
Ток при макс. проводнике	72 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	0,56 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	1,82 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс C (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	6 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	16 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	6 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	16 AWG
Сертификат № (cURus)	E60693
Ток, класс C (cURus)	60 A
