1745230000 ZDU 16 (25 шт.)

Бренд:Weidmüller
Модель: 1745230000
Наличие: Out Of Stock

Получить информацию

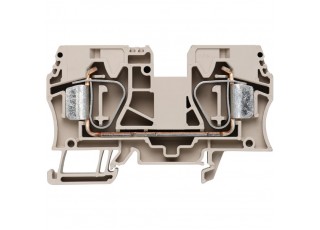

Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, Темно-бежевый

Исполнение	Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, Темно-бежевый
Номер для заказа	1745230000
Тип	ZDU 16
GTIN (EAN)	4008190996765
Кол.	25 Штука

Размеры и массы

	50,5 mm
Глубина (дюймов)	1,988 inch
Глубина с DIN-рейкой	51,5 mm
Высота	82,5 mm
Высота (в дюймах)	3,248 inch
Ширина	12 mm
Ширина (в дюймах)	0,472 inch
Масса нетто	36,752 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO15ATEX1467U
Сертификат № (IECEX)	IECEXULD15.0008U
Макс. напряжение (ATEX)	690 V
Ток (ATEX)	68 A
Поперечное сечение провода, макс. (ATEX)	25 mm²
Макс. напряжение (IECEX)	690 V
Ток (IECEX)	68 A
Поперечное сечение провода, макс. (IECEX)	25 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	25 mm²
Диапазон зажима, мин.	1,5 mm²
Длина зачистки изоляции	18 mm
Калибровая пробка согласно 60 947-1	A7
Количество соединений	2
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 4
Поперечное сечение подключаемого провода AWG, мин.	AWG 14
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, макс.	25 mm²
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	1,5 mm²
Сечение соединения проводов, твердое ядро, макс.	16 mm²
Сечение соединения проводов, твердое ядро, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	1,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	4 AWG
Поперечное сечение провода, мин. (CSA)	14 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	65 A
Ток, разм. C (CSA)	65 A

Размеры

Смещение TS 35

42 mm

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 4
Поперечное сечение подключаемого провода AWG, мин.	AWG 14
Рейка	TS 35

Расчетные данные

Расчетное сечение	16 mm²
Номинальное напряжение	1 000 V
Номинальное напряжение пост. тока	1 000 V
Номинальный ток	76 A
Ток при макс. проводнике	98 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	0,42 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	2,43 W
Степень загрязнения	3

Расчетные данные согласно UL

Сертификат № (cURus)

E60693

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68588) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253968) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37094) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [INMETRO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152187) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63215)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1745230000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1745230000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1745230000&norm=0)
Уведомление об изменении продукта	[PCN ZDU16 ZPE16 ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200594)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZDU/ZPE 16](https://mdcop.weidmueller.com/mediadelivery/asset/900_188876) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
