1706100000 ZPE 2.5-2/4AN (50 шт.)

1706100000 ZPE 2.5-2/4AN (50 шт.)

Бренд:Weidmüller
Модель: 1706100000
Наличие: Out Of Stock

Получить информацию

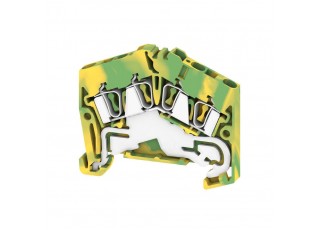

Z-серия, Клеммы PE, Расчетное сечение: 2.5 mm², Пружинное соединение, зеленый/желтый

Основные данные для заказа

Исполнение	Z-серия, Клеммы PE, Расчетное сечение: 2.5 mm², Пружинное соединение, зеленый/желтый
Номер для заказа	1706100000
Тип	ZPE 2.5-2/4AN
GTIN (EAN)	4008190915445
Кол.	50 Штука

Размеры и массы

	43,5 mm
Глубина (дюймов)	1,713 inch
Глубина с DIN-рейкой	44 mm
Высота	50,5 mm
Высота (в дюймах)	1,988 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	11,98 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO16ATEX1808U
Сертификат № (IECEX)	IECEXULD16.0036U
Поперечное сечение провода, макс. (ATEX)	4 mm²
Поперечное сечение провода, макс. (IECEX)	4 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение С соединением защитного заземления (PE) с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	4
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35
Функция PE	Да
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	наклонная
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	14 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1194786

Общие сведения

Нормы	IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35

Расчетные данные PE

Расчетный кратковременный ток	300 А (2,5 мм²)
Функция PEN	Нет

Расчетные данные

Расчетное сечение	2,5 mm²
Расчетное напряжение относительно соседней клеммы	800 V
Номинальное напряжение пост. тока	800 V
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Расчетное импульсное напряжение относительно соседней клеммы	8 kV
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Сертификат № (cURus)

E60693

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68572) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253974) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36790) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224831)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1706100000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1706100000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1706100000&norm=0)
Уведомление об изменении продукта	[PCN_ZPE_Q2_2021 - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102560) [PCN_ZPE_Q2_2021 - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151763) [Product Change Notification ZPE Q1/2022 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_178202) [Product Change Notification Q1/2022 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_178203) [PCN ZDU ZPE 2.5-2 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_304072) [PCN ZDU ZPE 2.5-2 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_304073)
Пользовательская документация	[NTI ZDU/ZPE 2.5-2/4AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_85240) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000901
ETIM 7.0	EC000901
ETIM 8.0	EC000901
ETIM 9.0	EC000901
ECLASS 9.0	27-14-11-41
ECLASS 9.1	27-14-11-41
ECLASS 10.0	27-14-11-41
ECLASS 11.0	27-14-11-41
ECLASS 12.0	27-14-11-41
ECLASS 13.0	27-25-01-03

Сертификаты

Сертификаты	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![EXIKONF](/picture/EXIKONF.gif) ![IECEXULD](/picture/IECEXULD.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Соответствовать
