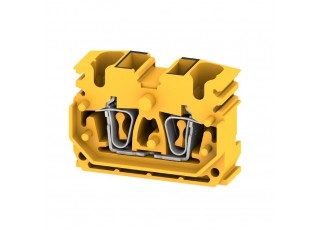

1704720000 ZDUB 2.5-2/4AN/DB GE (100 шт.)
- Бренд:Weidmüller
- Модель: 1704720000
- Наличие: Out Of Stock
Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, желтый, Непосредственный монтаж
| Исполнение | Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение, желтый, Непосредственный монтаж |
| Номер для заказа | 1704720000 |
| Тип | ZDUB 2.5-2/4AN/DB GE |
| GTIN (EAN) | 4008190948382 |
| Кол. | 100 Штука |
| 24 mm | |
| Глубина (дюймов) | 0,945 inch |
| Высота | 33,5 mm |
| Высота (в дюймах) | 1,319 inch |
| Ширина | 10,2 mm |
| Ширина (в дюймах) | 0,402 inch |
| Масса нетто | 7,96 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO16ATEX1808U |
| Сертификат № (IECEX) | IECEXULD16.0036U |
| Макс. напряжение (ATEX) | 550 V |
| Ток (ATEX) | 21 A |
| Поперечное сечение провода, макс. (ATEX) | 2.5 mm² |
| Макс. напряжение (IECEX) | 550 V |
| Ток (IECEX) | 21 A |
| Поперечное сечение провода, макс. (IECEX) | 2.5 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение | Пружинное соединение может шунтироваться только в точке зажима с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 4 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Да |
| Соединение PE | Нет |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | Непосредственный монтаж |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Указание по установке | Непосредственный монтаж |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,13 mm² |
| Длина зачистки изоляции | 10 mm |
| Калибровая пробка согласно 60 947-1 | A2 |
| Количество соединений | 4 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс C (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 12400-379 |
| Ток, разм. C (CSA) | 25 A |
| Смещение TS 15 | 17 mm |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Указание по установке | Непосредственный монтаж |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Номинальный ток | 24 A |
| Ток при макс. проводнике | 30 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Степень загрязнения | 3 |
| Напряжение, класс C (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс C (cURus) | 20 A |
| Одобрение / сертификат / документ о соответствии | [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68583) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253973) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36875) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62914) |
| Технические данные | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1704720000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1704720000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1704720000&norm=0) |
| Пользовательская документация | [Beipackzettel_ZDUB.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35368) [NTI ZDUB 2.5-2/4AN/DM/DB](https://mdcop.weidmueller.com/mediadelivery/asset/900_85232) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20
|
