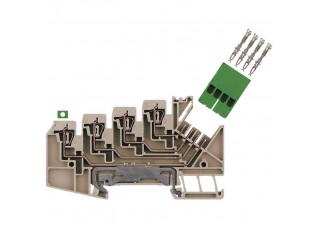

1698171001 ZRV 1.5/PE-CHIRON (50 шт.)
- Бренд:Weidmüller
- Модель: 1698171001
- Наличие: Out Of Stock
Z-серия, Проходная клемма, Многоуровневая клемма, Расчетное сечение: 1.5 mm², Пружинное соединение
| Исполнение | Z-серия, Проходная клемма, Многоуровневая клемма, Расчетное сечение: 1.5 mm², Пружинное соединение |
| Номер для заказа | 1698171001 |
| Тип | ZRV 1.5/PE-CHIRON |
| GTIN (EAN) | 4008190891435 |
| Кол. | 50 Штука |
| 52 mm | |
| Глубина (дюймов) | 2,047 inch |
| Глубина с DIN-рейкой | 52,5 mm |
| Высота | 89,5 mm |
| Высота (в дюймах) | 3,524 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 18,3 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | 4 пружинных соединения - 4 разъема С соединением защитного заземления (PE) для вставной перемычки с одной стороны открыт |
| Количество уровней | 4 |
| Количество контактных гнезд на уровень | 2 |
| Соединение PE | Да |
| Рейка | TS 35 |
| Вид монтажа | зафиксированный |
| Вид соединения | Пружинное соединение |
| Количество соединений | 8 |
| Нормы | IEC 61984 По стандарту IEC 60947-7-1 |
| Рейка | TS 35 |
| Расчетное сечение | 1,5 mm² |
| Номинальное напряжение | 63 V |
| Номинальное напряжение пост. тока | 63 V |
| Номинальный ток | 4 A |
| Нормы | IEC 61984 По стандарту IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,83 mΩ |
| Потери мощности по стандарту IEC 60947-7-x | 0,56 W |
| Одобрение / сертификат / документ о соответствии | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44713) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1698171001) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1698171001) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1698171001&norm=0) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-04 |
| Сертификаты |   |
| ROHS | Соответствовать |
