1686470000 ZSI 2.5 OR (50 шт.)

1686470000 ZSI 2.5 OR (50 шт.)

Бренд:Weidmüller
Модель: 1686470000
Наличие: Out Of Stock

Получить информацию

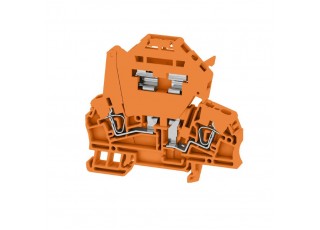

Z-серия, Клемма с предохранителем, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж

Основные данные для заказа

Исполнение	Z-серия, Клемма с предохранителем, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж
Номер для заказа	1686470000
Тип	ZSI 2.5 OR
GTIN (EAN)	4008190854157
Кол.	50 Штука

Размеры и массы

	73 mm
Глубина (дюймов)	2,874 inch
Глубина с DIN-рейкой	74 mm
Высота	79,5 mm
Высота (в дюймах)	3,13 inch
Ширина	7,9 mm
Ширина (в дюймах)	0,311 inch
Масса нетто	20,6 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	оранжевый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Пружинное соединение Предохранитель - плавкая вставка без светодиода для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Указание по установке	Непосредственный монтаж

Зажимаемые провода (дополнительное соединение)

Направление дополнительного соединения	сверху
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	2,5 mm²

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A3
Количество соединений	2
Направление соединения	наклонная
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	150 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	15 A
Ток, разм. C (CSA)	15 A
Ток, разм. D (CSA)	15 A

Клеммы с предохранителем

Вставка предохранителя	G-предохранитель 5 x 20
Потери мощности для защиты от перегрузки и короткого замыкания для индивидуальной установки	2,5 Вт при 6,3 A @ 30 °C
Потери мощности для защиты от перегрузки и короткого замыкания для комплексной установки	1.6 W at 6.3 A @ 37°C
Потери мощности только для защиты от короткого замыкания для индивидуальной установки	4,0 Вт при 6,3 A @ 59 °C
Потери мощности только для защиты от короткого замыкания для комплексной установки	4,0 Вт при 6,3 A @ 59 °C
Рабочее напряжение, макс.	500 В

Общие сведения

Нормы	IEC 60947-7-3
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35
Указание по установке	Непосредственный монтаж

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	500 V
Расчетное напряжение относительно соседней клеммы	500 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	6,3 A
Ток при макс. проводнике	6,3 A
Нормы	IEC 60947-7-3
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	6 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс C (UR)	300 V
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	26 AWG
Сертификат № (UR)	E60693
Ток, разм. С	10 A

Важное примечание

Сведения об изделии

Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора

Загрузки
