1683260000 ZDU 2.5 RT (100 шт.)

1683260000 ZDU 2.5 RT (100 шт.)

Бренд:Weidmüller
Модель: 1683260000
Наличие: Out Of Stock

Получить информацию

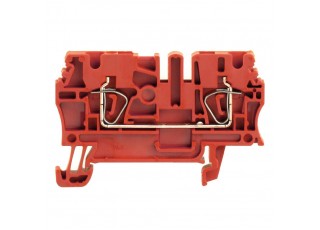

Проходная клемма, Пружинное соединение, 2.5 mm², 800 V, 24 A, красный

Основные данные для заказа

Исполнение	Проходная клемма, Пружинное соединение, 2.5 mm², 800 V, 24 A, красный
Номер для заказа	1683260000
Тип	ZDU 2.5 RT
GTIN (EAN)	4008190477813
Кол.	100 Штука

Размеры и массы

	38,5 mm
Глубина (дюймов)	1,516 inch
Глубина с DIN-рейкой	39,5 mm
Высота	59,5 mm
Высота (в дюймах)	2,343 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	7,01 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	красный
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO15ATEX1467U
Сертификат № (IECEX)	IECEXULD15.0008U
Макс. напряжение (ATEX)	550 V
Ток (ATEX)	22 A
Поперечное сечение провода, макс. (ATEX)	4 mm²
Макс. напряжение (IECEX)	550 V
Ток (IECEX)	22 A
Поперечное сечение провода, макс. (IECEX)	4 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,05 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A3
Количество соединений	2
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	27 A
Ток, разм. C (CSA)	27 A
Ток, разм. D (CSA)	5 A

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	24 A
Ток при макс. проводнике	31 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	8 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс C (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	30 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	30 AWG
Сертификат № (cURus)	E60693
Ток, класс C (cURus)	25 A

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68542) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253968) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37085) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62713)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1683260000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1683260000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1683260000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZDU/ZPE 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_188883) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
