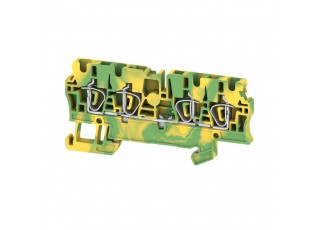

1608660000 ZPE 2.5/4AN (50 шт.)

Бренд:Weidmüller
Модель: 1608660000
Наличие: Out Of Stock

Получить информацию

Клеммы PE, Пружинное соединение, 2.5 mm², 300 А (2,5 мм²), зеленый/желтый

Исполнение	Клеммы PE, Пружинное соединение, 2.5 mm², 300 А (2,5 мм²), зеленый/желтый
Номер для заказа	1608660000
Тип	ZPE 2.5/4AN
GTIN (EAN)	4008190076290
Кол.	50 Штука

Размеры и массы

	38,5 mm
Глубина (дюймов)	1,516 inch
Глубина с DIN-рейкой	39,5 mm
Высота	79,5 mm
Высота (в дюймах)	3,13 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	15,2 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO15ATEX1467U
Сертификат № (IECEX)	IECEXULD15.0008U
Поперечное сечение провода, макс. (ATEX)	4 mm²
Поперечное сечение провода, макс. (IECEX)	4 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение С соединением защитного заземления (PE) с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	4
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да
Указание по установке	Непосредственный монтаж

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,05 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A3
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1152892

Общие сведения

Нормы	IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Рейка	TS 35
Указание по установке	Непосредственный монтаж

Расчетные данные PE

Расчетный кратковременный ток	300 А (2,5 мм²)
Функция PEN	Нет

Расчетные данные

Расчетное сечение	2,5 mm²
Расчетное напряжение относительно соседней клеммы	800 V
Номинальное напряжение пост. тока	800 V
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Расчетное импульсное напряжение относительно соседней клеммы	8 kV
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Сертификат № (cURus)

E60693

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68575) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253967) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36989) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89256) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89257) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224807)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1608660000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1608660000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1608660000&norm=0)
Уведомление об изменении продукта	[Product Change Notification ZPE Q1/2022 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_178202) [Product Change Notification Q1/2022 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_178203)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZDU/ZPE 2.5/4AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_188885) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000901
ETIM 7.0	EC000901
ETIM 8.0	EC000901
ETIM 9.0	EC000901
ECLASS 9.0	27-14-11-41
ECLASS 9.1	27-14-11-41
ECLASS 10.0	27-14-11-41
ECLASS 11.0	27-14-11-41
ECLASS 12.0	27-14-11-41
ECLASS 13.0	27-25-01-03
