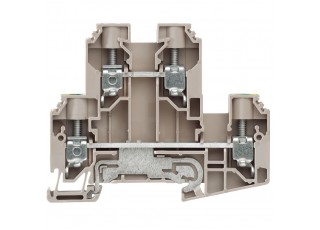

1415480000 WDK 10 DU-PE (50 шт.)
- Бренд:Weidmüller
- Модель: 1415480000
- Наличие: Out Of Stock
Проходная клемма, Двухуровневая клемма, Винтовое соединение, 10 mm², 800 V, 57 A, Темно-бежевый
| Исполнение | Проходная клемма, Двухуровневая клемма, Винтовое соединение, 10 mm², 800 V, 57 A, Темно-бежевый |
| Номер для заказа | 1415480000 |
| Тип | WDK 10 DU-PE |
| GTIN (EAN) | 4050118216417 |
| Кол. | 50 Штука |
| 69 mm | |
| Глубина (дюймов) | 2,717 inch |
| Глубина с DIN-рейкой | 69,5 mm |
| Высота | 85 mm |
| Высота (в дюймах) | 3,346 inch |
| Ширина | 9,9 mm |
| Ширина (в дюймах) | 0,39 inch |
| Масса нетто | 46,242 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Винтовое соединение С соединением защитного заземления (PE) для привинчиваемой перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 2 |
| Количество уровней | 2 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 16 mm² |
| Диапазон зажима, мин. | 1,5 mm² |
| Длина зачистки изоляции | 12 mm |
| Зажимной винт | M 4 |
| Кабельный наконечник для обжима двух проводов, макс. | 6 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 1,5 mm² |
| Калибровая пробка согласно 60 947-1 | B6 |
| Количество соединений | 4 |
| Момент затяжки, макс. | 1,9 Nm |
| Момент затяжки, мин. | 1,2 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 16 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 16 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 16 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 1,5 mm² |
| Напряжение, класс B (CSA) | 600 V |
| Напряжение, класс C (CSA) | 600 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 6 AWG |
| Поперечное сечение провода, мин. (CSA) | 18 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Ток, разм. B (CSA) | 40 A |
| Ток, разм. C (CSA) | 40 A |
| Ток, разм. D (CSA) | 5 A |
| Нормы | IEC 60947-7-1 (-7-2) |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 16 |
| Рейка | TS 35 |
| Расчетное сечение | 10 mm² |
| Номинальное напряжение | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Номинальный ток | 57 A |
| Ток при макс. проводнике | 70 A |
| Нормы | IEC 60947-7-1 (-7-2) |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,56 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,82 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (UR) | 600 V |
| Напряжение, класс C (UR) | 600 V |
| Напряжение, класс D (UR) | 600 V |
| Напряжение, разм. B | 40 A |
| Разм. провода Заводская электропроводка, макс. (UR) | 6 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 18 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 6 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 18 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. D | 5 A |
| Ток, разм. С | 40 A |
| Одобрение / сертификат / документ о соответствии | [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89273) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89277) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37650) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61693) |
| Технические данные | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1415480000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1415480000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1415480000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
