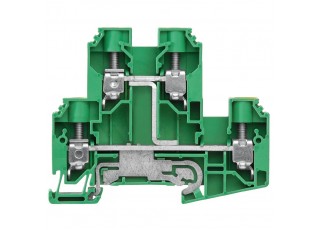

1415470000 WDK 10 PE (50 шт.)

Бренд:Weidmüller
Модель: 1415470000
Наличие: Out Of Stock

Получить информацию

Клеммы PE, Винтовое соединение, 10 mm², 800 V, 1 200 A (10 мм²), зеленый/желтый

Исполнение	Клеммы PE, Винтовое соединение, 10 mm², 800 V, 1 200 A (10 мм²), зеленый/желтый
Номер для заказа	1415470000
Тип	WDK 10 PE
GTIN (EAN)	4050118219630
Кол.	50 Штука

Размеры и массы

	69 mm
Глубина (дюймов)	2,717 inch
Высота	85 mm
Высота (в дюймах)	3,346 inch
Ширина	9,9 mm
Ширина (в дюймах)	0,39 inch
Масса нетто	50,343 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	Винтовое соединение С соединением защитного заземления (PE) для привинчиваемой перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Соединение PE	Да
Рейка	TS 35
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	зафиксированный
Открытые страницы	справа
Указание по установке	привинченный

Зажимаемые провода (расчетное соединение)

Вид соединения	Винтовое соединение
Диапазон зажима, макс.	16 mm²
Диапазон зажима, мин.	1,5 mm²
Длина зачистки изоляции	12 mm
Зажимной винт	M 4
Кабельный наконечник для обжима двух проводов, макс.	6 mm²
Кабельный наконечник для обжима двух проводов, мин.	1,5 mm²
Калибровая пробка согласно 60 947-1	B6
Количество соединений	4
Момент затяжки, макс.	1,9 Nm
Момент затяжки, мин.	1,2 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 16
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, макс.	16 mm²
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	1,5 mm²
Сечение соединения проводов, твердое ядро, макс.	16 mm²
Сечение соединения проводов, твердое ядро, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	1,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	6 AWG
Поперечное сечение провода, мин. (CSA)	18 AWG
Сертификат № (CSA)	200039-1057876

Общие сведения

Нормы	IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 16
Рейка	TS 35
Указание по установке	привинченный

Расчетные данные PE

Расчетный кратковременный ток	1 200 A (10 мм²)
Функция PEN	Нет

Расчетные данные

Расчетное сечение	10 mm²
Номинальное напряжение	800 V
Расчетное напряжение относительно соседней клеммы	800 V
Номинальное напряжение пост. тока	800 V
Номинальный ток	57 A
Ток при макс. проводнике	70 A
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	0,56 mΩ
Номинальное импульсное напряжение	8 кВ
Расчетное импульсное напряжение относительно соседней клеммы	8 kV
Потери мощности по стандарту IEC 60947-7-x	1,82 W
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные согласно UL

Разм. провода Заводская электропроводка, макс. (UR)	6 AWG
Разм. провода Заводская электропроводка, мин. (UR)	18 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	6 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	18 AWG
Сертификат № (UR)	E60693

Загрузки

Одобрение / сертификат / документ о соответствии	[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37651) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61691)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1415470000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1415470000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1415470000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000901
ETIM 7.0	EC000901
ETIM 8.0	EC000901
ETIM 9.0	EC000901
ECLASS 9.0	27-14-11-41
ECLASS 9.1	27-14-11-41
ECLASS 10.0	27-14-11-41
ECLASS 11.0	27-14-11-41
ECLASS 12.0	27-14-11-41
ECLASS 13.0	27-25-01-03

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Соответствовать
UL File Number Search
