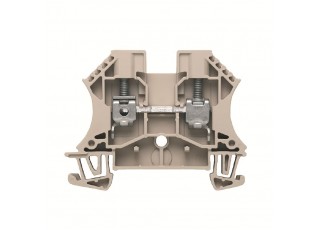

1412970000 WDU 6 HV (100 шт.)
- Бренд:Weidmüller
- Модель: 1412970000
- Наличие: Out Of Stock
Проходная клемма, Винтовое соединение, 6 mm², 1000 V, 41 A, Темно-бежевый
| Исполнение | Проходная клемма, Винтовое соединение, 6 mm², 1000 V, 41 A, Темно-бежевый |
| Номер для заказа | 1412970000 |
| Тип | WDU 6 HV |
| GTIN (EAN) | 4050118237023 |
| Кол. | 100 Штука |
| 46,5 mm | |
| Глубина (дюймов) | 1,831 inch |
| Глубина с DIN-рейкой | 47 mm |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 7,9 mm |
| Ширина (в дюймах) | 0,311 inch |
| Масса нетто | 12,75 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Винтовое соединение для привинчиваемой перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 2,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс. | 2,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин. | 0,5 mm² |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Величина момента затяжки для электрической отвертки, тип DMS | 3 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 10 mm² |
| Диапазон зажима, мин. | 0,22 mm² |
| Длина зачистки изоляции | 12 mm |
| Зажимаемый проводник |
|
| Зажимной винт | M 3,5 |
| Кабельный наконечник для обжима двух проводов, макс. | 4 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Калибровая пробка согласно 60 947-1 | A5 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 1,6 Nm |
| Момент затяжки, мин. | 0,8 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,8 x 4,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 35 |
| Расчетное сечение | 6 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение пост. тока | 1 000 V |
| Номинальный ток | 41 A |
| Ток при макс. проводнике | 57 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,78 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,31 W |
| Степень загрязнения | 3 |
| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии | [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37564) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_250569) |
| Технические данные | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1412970000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1412970000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1412970000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897
|
