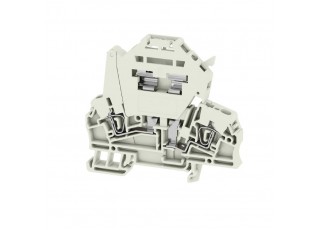

1315840000 ZSI 2.5 GR (50 шт.)
- Бренд:Weidmüller
- Модель: 1315840000
- Наличие: Out Of Stock
Z-серия, Клемма с предохранителем, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж
| Исполнение | Z-серия, Клемма с предохранителем, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж |
| Номер для заказа | 1315840000 |
| Тип | ZSI 2.5 GR |
| GTIN (EAN) | 4050118118735 |
| Кол. | 50 Штука |
| 73 mm | |
| Глубина (дюймов) | 2,874 inch |
| Глубина с DIN-рейкой | 74 mm |
| Высота | 79,5 mm |
| Высота (в дюймах) | 3,13 inch |
| Ширина | 7,9 mm |
| Ширина (в дюймах) | 0,311 inch |
| Масса нетто | 19,54 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 |
| Температура при длительном использовании, макс. | 120 |
| Материал | Материал Wemid |
| Цветовой код | серый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Пружинное соединение Предохранитель - плавкая вставка без светодиода для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Указание по установке | Непосредственный монтаж |
| Направление дополнительного соединения | сверху |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 2,5 mm² |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,13 mm² |
| Длина зачистки изоляции | 10 mm |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 2 |
| Направление соединения | наклонная |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Вставка предохранителя | G-предохранитель 5 x 20 |
| Потери мощности для защиты от перегрузки и короткого замыкания для индивидуальной установки | 2,5 Вт при 6,3 A @ 30 °C |
| Потери мощности для защиты от перегрузки и короткого замыкания для комплексной установки | 1.6 W at 6.3 A @ 37°C |
| Потери мощности только для защиты от короткого замыкания для индивидуальной установки | 4,0 Вт при 6,3 A @ 59 °C |
| Потери мощности только для защиты от короткого замыкания для комплексной установки | 4,0 Вт при 6,3 A @ 59 °C |
| Рабочее напряжение, макс. | 500 В |
| Нормы | IEC 60947-7-3 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 500 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Номинальный ток | 6,3 A |
| Ток при макс. проводнике | 6,3 A |
| Нормы | IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Степень загрязнения | 3 |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии | [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89253) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89255) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224787) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1315840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1315840000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1315840000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
